Phân biệt điện trở xả và điện trở hãm – Hiểu đúng để lựa chọn đúng cho hệ thống điện

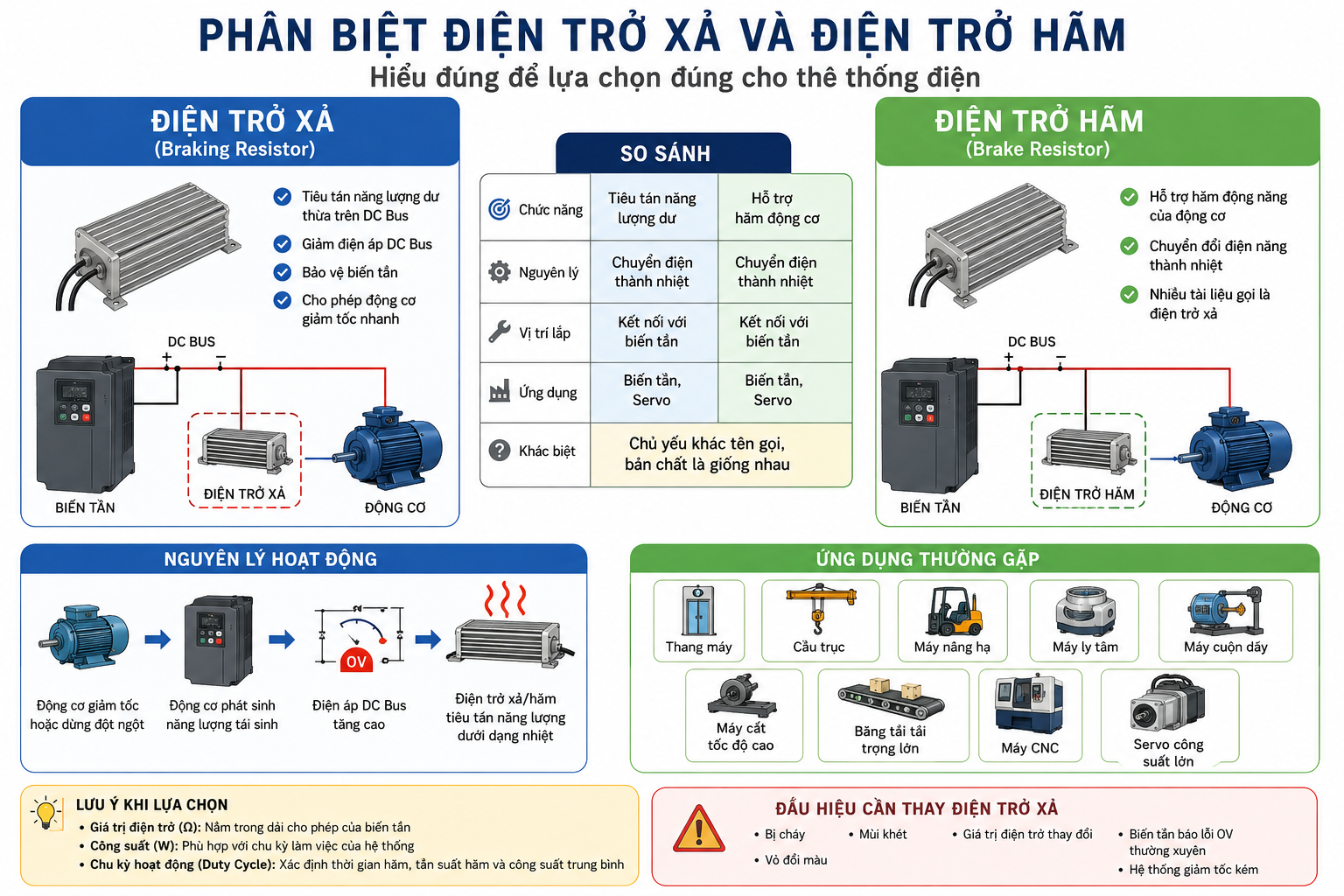

Phân biệt điện trở xả và điện trở hãm

Trong lĩnh vực tự động hóa và truyền động điện, nhiều người thường nhầm lẫn giữa điện trở xả và điện trở hãm. Thực tế, hai khái niệm này có mối liên hệ chặt chẽ nhưng không hoàn toàn giống nhau.

Việc hiểu đúng sẽ giúp lựa chọn thiết bị phù hợp, tăng tuổi thọ biến tần và đảm bảo hệ thống vận hành an toàn, ổn định.

Điện trở xả là gì?

Điện trở xả (Braking Resistor) là điện trở công suất được sử dụng để tiêu tán năng lượng dư thừa sinh ra khi động cơ giảm tốc hoặc dừng đột ngột.

Khi động cơ hoạt động như một máy phát, năng lượng sẽ được trả ngược về biến tần. Nếu không có điện trở xả, điện áp DC Bus sẽ tăng cao và biến tần có thể báo lỗi Over Voltage (OV) hoặc tự ngắt để bảo vệ.

Điện trở xả có nhiệm vụ:

Chuyển đổi điện năng dư thành nhiệt.
Giảm điện áp DC Bus.
Bảo vệ biến tần.
Cho phép động cơ giảm tốc nhanh hơn.

Điện trở hãm là gì?

Điện trở hãm là tên gọi phổ biến trong ngành điện để chỉ điện trở dùng trong quá trình hãm động năng của động cơ.

Trong nhiều tài liệu kỹ thuật, điện trở hãm và điện trở xả thực chất là cùng một thiết bị.

Tuy nhiên, ở một số trường hợp:

Điện trở hãm nhấn mạnh đến chức năng hãm động cơ.
Điện trở xả nhấn mạnh đến chức năng tiêu tán năng lượng dư.

Về cấu tạo và nguyên lý hoạt động, hai tên gọi này gần như không có sự khác biệt.

Vì sao nhiều người nghĩ đây là hai thiết bị khác nhau?

Nguyên nhân chủ yếu đến từ cách dịch thuật và cách gọi của từng hãng sản xuất.

Ví dụ:

Dynamic Braking Resistor
Brake Resistor
Braking Resistor
Discharge Resistor

Tất cả đều có thể được dịch thành:

Điện trở xả
Điện trở hãm
Điện trở thắng
Điện trở phanh

Do đó khi mua hàng, người dùng nên xem thông số kỹ thuật thay vì chỉ dựa vào tên gọi.

So sánh điện trở xả và điện trở hãm

Tiêu chí	Điện trở xả	Điện trở hãm
Chức năng	Tiêu tán năng lượng dư	Hỗ trợ hãm động cơ
Nguyên lý	Chuyển điện thành nhiệt	Chuyển điện thành nhiệt
Vị trí lắp	Kết nối với biến tần	Kết nối với biến tần
Ứng dụng	Biến tần, Servo	Biến tần, Servo
Khác biệt	Chủ yếu khác tên gọi	Chủ yếu khác tên gọi

Có thể thấy, trong phần lớn ứng dụng công nghiệp, hai thuật ngữ này được sử dụng thay thế cho nhau.

Khi nào cần sử dụng điện trở xả?

Điện trở xả đặc biệt cần thiết khi hệ thống có:

Động cơ giảm tốc nhanh.
Thang máy.
Cầu trục.
Máy nâng hạ.
Máy ly tâm.
Máy cuộn dây.
Máy cắt tốc độ cao.
Hệ thống băng tải tải trọng lớn.
Máy CNC.
Servo công suất lớn.

Nếu không sử dụng điện trở xả phù hợp, biến tần rất dễ gặp lỗi quá áp khi giảm tốc.

Cách lựa chọn điện trở xả

Để chọn đúng điện trở xả cần quan tâm các yếu tố sau:

Giá trị điện trở (Ω)

Phải nằm trong dải cho phép của biến tần.

Nếu quá nhỏ:

Dòng điện tăng cao.
Dễ làm hỏng mạch hãm.

Nếu quá lớn:

Khả năng hãm giảm.
Hiệu quả xả năng lượng thấp.

Công suất (W)

Công suất điện trở phải đáp ứng chu kỳ làm việc của hệ thống.

Ví dụ:

100W
300W
500W
1kW
2kW
5kW
10kW

Các ứng dụng hãm liên tục cần điện trở có công suất lớn hơn.

Chu kỳ hoạt động (Duty Cycle)

Không phải điện trở nào cũng làm việc liên tục.

Cần xác định:

Thời gian hãm.
Tần suất hãm.
Công suất trung bình.

Đây là yếu tố rất quan trọng để tăng tuổi thọ điện trở.

Dấu hiệu cần thay điện trở xả

Bạn nên kiểm tra hoặc thay mới khi xuất hiện các hiện tượng:

Điện trở bị cháy.
Vỏ đổi màu.
Có mùi khét.
Giá trị điện trở thay đổi.
Biến tần thường xuyên báo lỗi OV.
Hệ thống giảm tốc kém.

Việc kiểm tra định kỳ sẽ giúp hạn chế sự cố và giảm thời gian dừng máy.

Điện Vân Nga – Đại lý phân phối điện trở xả chính hãng tại Đà Nẵng

Nếu bạn đang tìm kiếm điện trở xả chính hãng, điện trở hãm cho biến tần hoặc cần tư vấn lựa chọn đúng công suất, Điện Vân Nga là địa chỉ đáng tin cậy tại Đà Nẵng.

Chúng tôi cung cấp:

Điện trở xả chính hãng.
Điện trở hãm cho nhiều dòng biến tần.
Đa dạng công suất và giá trị điện trở.
Hỗ trợ lựa chọn theo từng ứng dụng.
Hàng sẵn kho, giao hàng nhanh.
Giá cạnh tranh.
Tư vấn kỹ thuật tận tình.

Đội ngũ kỹ thuật của Điện Vân Nga luôn sẵn sàng hỗ trợ khách hàng lựa chọn đúng sản phẩm nhằm đảm bảo hệ thống vận hành ổn định và an toàn.

Thông tin liên hệ

Điện Vân Nga

Hotline

0908.484.787
0906.484.787
0707.484.787

Email

dongthuc.do@gmail.com

Địa chỉ

82 Triệu Nữ Vương, phường Hải Châu, TP. Đà Nẵng

Facebook

Cửa Hàng Điện Vân Nga

Kết luận

Điện trở xả và điện trở hãm về bản chất đều là thiết bị dùng để tiêu tán năng lượng tái sinh trong quá trình giảm tốc động cơ. Sự khác nhau chủ yếu nằm ở cách gọi theo từng hãng hoặc từng tài liệu kỹ thuật. Điều quan trọng nhất là lựa chọn đúng giá trị điện trở, công suất và chu kỳ hoạt động phù hợp với biến tần để đảm bảo hiệu quả hãm và kéo dài tuổi thọ hệ thống.

Nếu cần tư vấn lựa chọn điện trở xả cho biến tần, hãy liên hệ Điện Vân Nga để được hỗ trợ giải pháp phù hợp cùng sản phẩm chính hãng, chất lượng cao và dịch vụ kỹ thuật chuyên nghiệp.
