Phân biệt biến dòng TI và biến điện áp TU

Đăng vào bởi Admin

Phân biệt biến dòng TI và biến điện áp TU – Hiểu đúng để lựa chọn đúng cho hệ thống điện

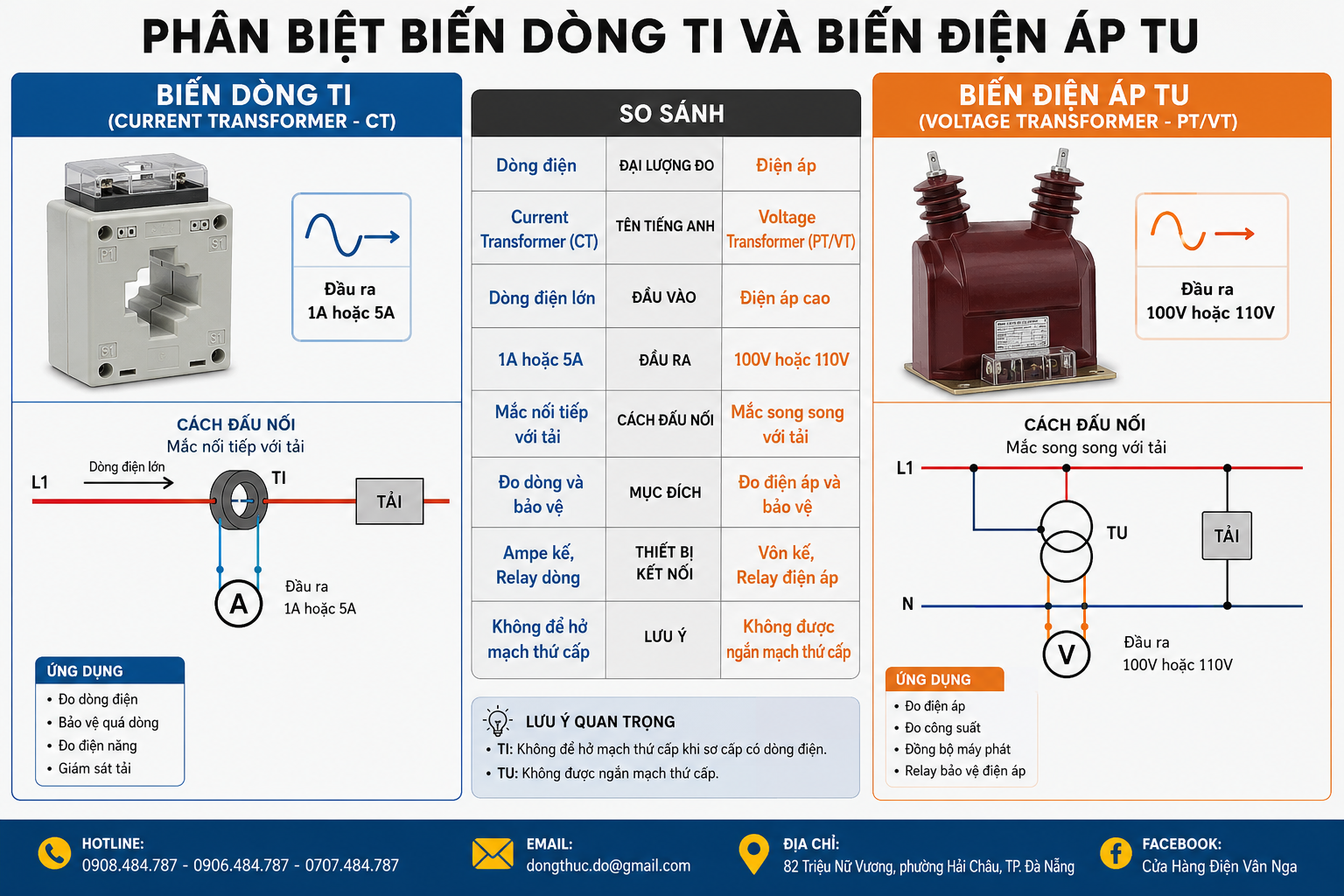

Phân biệt biến dòng TI và biến điện áp TU

Trong các hệ thống điện công nghiệp và dân dụng, biến dòng TI (Current Transformer – CT) và biến điện áp TU (Voltage Transformer – PT/VT) là hai thiết bị đo lường rất quan trọng. Tuy nhiên, nhiều người vẫn dễ nhầm lẫn giữa hai thiết bị này vì chúng đều thuộc nhóm máy biến áp đo lường.

Hiểu rõ sự khác biệt giữa TI và TU sẽ giúp lựa chọn đúng thiết bị, đảm bảo an toàn và nâng cao độ chính xác cho hệ thống đo lường, giám sát cũng như bảo vệ điện.

Phân biệt biến dòng TI và biến điện áp TU
Phân biệt biến dòng TI và biến điện áp TU

Biến dòng TI là gì?

Biến dòng TI (Current Transformer – CT) là thiết bị dùng để biến đổi dòng điện lớn trên lưới điện thành dòng điện nhỏ tiêu chuẩn, thường là:

  • 5A
  • 1A

Nhờ đó, các thiết bị đo như ampe kế, đồng hồ đa năng, công tơ điện và relay bảo vệ có thể làm việc an toàn mà không cần chịu trực tiếp dòng điện lớn.

Ứng dụng của biến dòng TI

  • Đo dòng điện
  • Bảo vệ quá dòng
  • Đo điện năng
  • Điều khiển hệ thống điện
  • Giám sát tải của động cơ và máy biến áp

Biến điện áp TU là gì?

Biến điện áp TU (Voltage Transformer – PT hoặc VT) là thiết bị dùng để giảm điện áp cao xuống mức điện áp tiêu chuẩn, thường:

  • 100V
  • 110V

Điện áp sau khi giảm được đưa tới đồng hồ đo, relay bảo vệ và các thiết bị điều khiển.

Ứng dụng của biến điện áp TU

  • Đo điện áp
  • Đo công suất
  • Đo hệ số công suất
  • Đồng bộ máy phát
  • Relay bảo vệ điện áp

So sánh biến dòng TI và biến điện áp TU

Tiêu chí Biến dòng TI Biến điện áp TU
Đại lượng đo Dòng điện Điện áp
Tên tiếng Anh Current Transformer (CT) Voltage Transformer (PT/VT)
Đầu vào Dòng điện lớn Điện áp cao
Đầu ra 1A hoặc 5A 100V hoặc 110V
Cách đấu nối Mắc nối tiếp với tải Mắc song song với tải
Mục đích Đo dòng và bảo vệ Đo điện áp và bảo vệ
Thiết bị kết nối Ampe kế, Relay dòng Vôn kế, Relay điện áp

Nguyên lý hoạt động

Biến dòng TI

Cuộn sơ cấp của TI được mắc nối tiếp với mạch điện.

Dòng điện chạy qua tải cũng chính là dòng chạy qua cuộn sơ cấp. Cuộn thứ cấp tạo ra dòng điện tỷ lệ với dòng sơ cấp theo đúng tỷ số biến dòng.

Ví dụ:

  • TI 300/5A
  • Khi sơ cấp có dòng 300A
  • Thứ cấp sẽ cho ra 5A

Biến điện áp TU

Cuộn sơ cấp được mắc song song với nguồn điện.

TU sẽ hạ điện áp từ hàng kV xuống mức tiêu chuẩn như 100V hoặc 110V để các thiết bị đo làm việc an toàn.

Ví dụ:

  • TU 22kV/110V

Điện áp đầu ra luôn tỷ lệ với điện áp đầu vào theo đúng tỷ số của máy.

Những điểm khác biệt quan trọng

1. Đại lượng cần đo

  • TI đo dòng điện.
  • TU đo điện áp.

Đây là sự khác biệt cơ bản nhất.

2. Cách đấu nối

TI luôn mắc nối tiếp với tải.

TU luôn mắc song song với tải.

Nếu đấu sai, thiết bị có thể hoạt động không chính xác hoặc gây nguy hiểm.

3. Quy tắc vận hành

Đối với TI

Không được để hở mạch cuộn thứ cấp.

Nếu thứ cấp bị hở khi sơ cấp vẫn có dòng điện, điện áp cảm ứng rất lớn có thể gây nguy hiểm cho người và làm hỏng cách điện của TI.

Đối với TU

Không được ngắn mạch cuộn thứ cấp.

Điều này sẽ tạo ra dòng điện rất lớn, dễ làm cháy cầu chì hoặc hư hỏng thiết bị.

Khi nào cần dùng TI?

Nên sử dụng biến dòng TI khi:

  • Đo dòng tải lớn
  • Lắp công tơ điện 3 pha
  • Relay bảo vệ
  • Hệ thống tủ điện công nghiệp
  • Trạm biến áp
  • Tủ phân phối điện

Khi nào cần dùng TU?

Biến điện áp TU được sử dụng khi:

  • Đo điện áp trung thế
  • Đo điện áp cao thế
  • Relay bảo vệ điện áp
  • Đồng hồ đo điện áp
  • Hệ thống SCADA
  • Trạm điện

Lưu ý khi lựa chọn TI và TU

Để thiết bị hoạt động chính xác, cần quan tâm:

  • Chọn đúng tỷ số biến.
  • Chọn đúng cấp chính xác (Accuracy Class).
  • Chọn đúng công suất tải (Burden).
  • Chọn đúng cấp điện áp.
  • Lựa chọn sản phẩm từ thương hiệu uy tín.
  • Thi công đúng tiêu chuẩn kỹ thuật.

Việc lựa chọn sai tỷ số hoặc sai công suất có thể làm giảm độ chính xác của hệ thống đo lường và ảnh hưởng đến hoạt động của relay bảo vệ.
