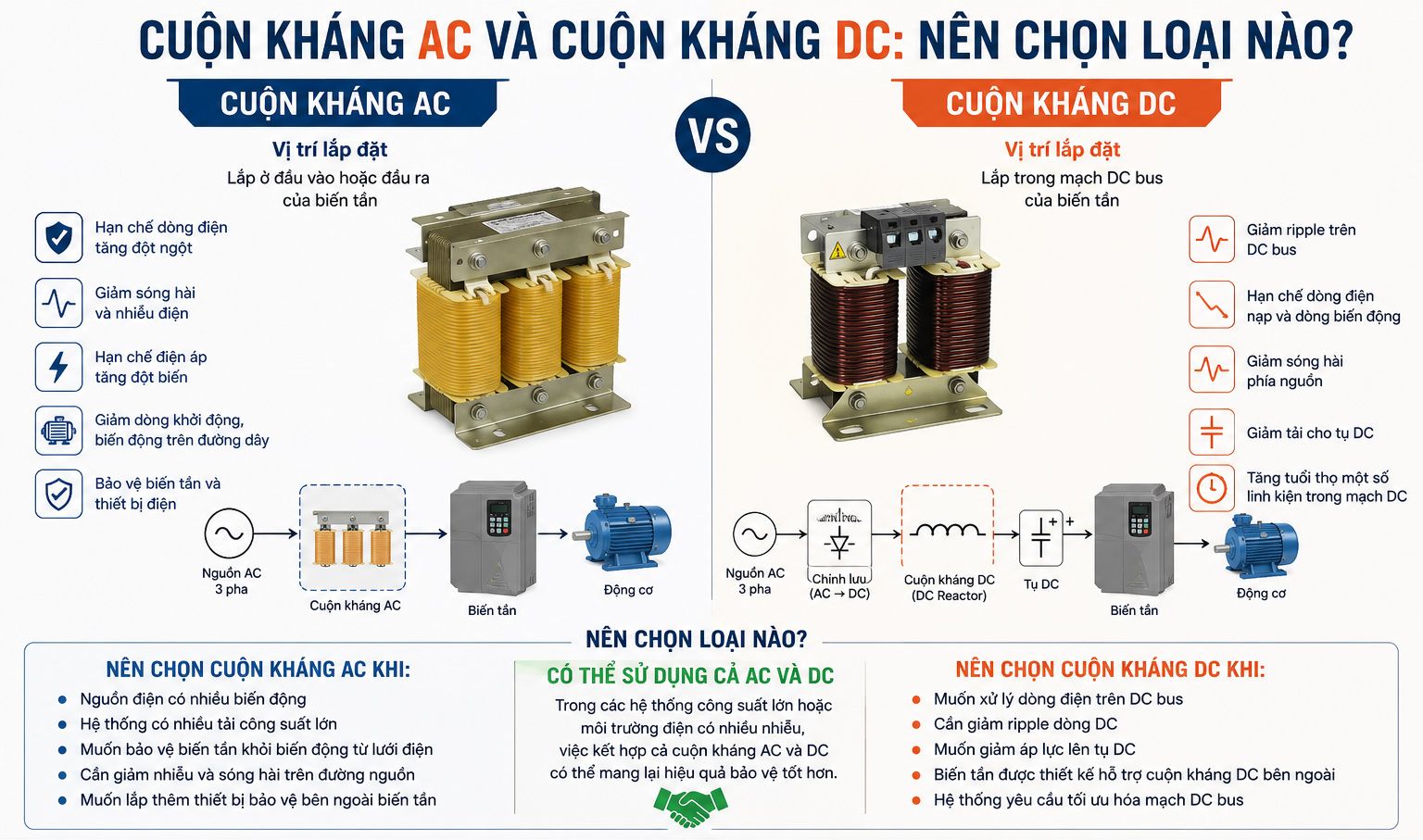

Cuộn kháng AC và cuộn kháng DC: Nên chọn loại nào?

Cuộn kháng là thiết bị thường được sử dụng trong hệ thống biến tần để hạn chế dòng điện, giảm nhiễu và bảo vệ thiết bị điện. Tuy nhiên, cuộn kháng AC và cuộn kháng DC có vị trí lắp đặt cũng như mục đích sử dụng khác nhau.

Vậy nên chọn cuộn kháng AC hay cuộn kháng DC?

1. Cuộn kháng AC là gì?

Cuộn kháng AC thường được lắp ở phía đầu vào hoặc đầu ra của biến tần.

Cuộn kháng AC có nhiệm vụ tạo trở kháng cho dòng điện xoay chiều. Nhờ đó, thiết bị có thể:

• Hạn chế dòng điện tăng đột ngột.
• Giảm sóng hài và nhiễu điện.
• Hạn chế ảnh hưởng của điện áp tăng đột biến.
• Giảm dòng khởi động và các biến động trên đường dây.
• Bảo vệ biến tần và các thiết bị điện liên quan.

Đặc biệt, cuộn kháng đầu vào AC phù hợp với những hệ thống có nguồn điện không ổn định hoặc có nhiều thiết bị công suất lớn hoạt động cùng lúc.

2. Cuộn kháng DC là gì?

Cuộn kháng DC được lắp trong mạch DC bus của biến tần, nằm giữa bộ chỉnh lưu và tụ điện DC.

Thiết bị này giúp làm phẳng dòng điện trên DC bus và hạn chế thành phần dòng điện gợn.

Các tác dụng chính gồm:

• Giảm ripple trên DC bus.
• Hạn chế dòng điện nạp và dòng biến động.
• Giảm sóng hài phía nguồn.
• Giúp giảm tải cho tụ DC.
• Cải thiện chất lượng dòng điện của biến tần.
• Có thể giúp tăng tuổi thọ một số linh kiện trong mạch DC.

Cuộn kháng DC thường được tích hợp hoặc thiết kế riêng tùy theo dòng biến tần và yêu cầu của hệ thống.

3. So sánh cuộn kháng AC và DC

Tiêu chí	Cuộn kháng AC	Cuộn kháng DC
Vị trí	Đầu vào/đầu ra biến tần	Mạch DC bus
Loại dòng điện	AC	DC
Giảm nhiễu	Tốt	Tốt trong mạch DC
Giảm sóng hài	Có	Có
Bảo vệ nguồn vào	Tốt	Không trực tiếp
Giảm ripple DC bus	Không	Tốt
Ứng dụng	Linh hoạt, phổ biến	Tối ưu cho DC bus

4. Nên chọn cuộn kháng AC hay DC?

Không có loại nào luôn tốt hơn loại còn lại. Việc lựa chọn phụ thuộc vào vị trí cần xử lý và yêu cầu của hệ thống.

Nên chọn cuộn kháng AC khi:

• Nguồn điện có nhiều biến động.
• Hệ thống có nhiều tải công suất lớn.
• Muốn bảo vệ biến tần khỏi các biến động từ lưới điện.
• Cần giảm nhiễu và sóng hài trên đường nguồn.
• Muốn lắp thêm thiết bị bảo vệ bên ngoài biến tần.

Nên chọn cuộn kháng DC khi:

• Muốn xử lý dòng điện trên DC bus.
• Cần giảm ripple dòng DC.
• Muốn giảm áp lực lên tụ DC.
• Biến tần được thiết kế hỗ trợ cuộn kháng DC bên ngoài.
• Hệ thống yêu cầu tối ưu hóa mạch DC bus.

5. Có thể sử dụng cả AC và DC không?

Có thể, nếu thiết kế hệ thống và biến tần cho phép.

Trong các hệ thống công suất lớn hoặc môi trường điện có nhiều nhiễu, việc sử dụng cuộn kháng AC kết hợp cuộn kháng DC có thể mang lại hiệu quả bảo vệ tốt hơn.

Tuy nhiên, không nên tự ý lắp thêm cuộn kháng DC nếu chưa kiểm tra thông số của biến tần. Cần xác định đúng điện áp, dòng điện, độ tự cảm và vị trí lắp đặt theo yêu cầu của nhà sản xuất.

6. Kết luận

Nếu mục tiêu chính là bảo vệ biến tần khỏi biến động của nguồn điện, cuộn kháng AC thường là lựa chọn phù hợp.

Nếu mục tiêu là ổn định dòng điện trên DC bus và giảm ripple, nên xem xét cuộn kháng DC.

Với nhiều hệ thống biến tần công nghiệp, lựa chọn tối ưu không chỉ dựa vào AC hay DC mà còn phải tính đến công suất động cơ, dòng định mức, chiều dài dây motor, chất lượng nguồn điện và yêu cầu về sóng hài.
