Cuộn kháng là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Cuộn kháng là thiết bị điện dùng để tạo ra điện kháng cảm, có tác dụng hạn chế dòng điện, giảm nhiễu và bảo vệ các thiết bị trong hệ thống điện. Cuộn kháng được sử dụng phổ biến trong tủ điện công nghiệp, hệ thống biến tần, tụ bù, động cơ và hệ thống phân phối điện.

1. Cuộn kháng là gì?

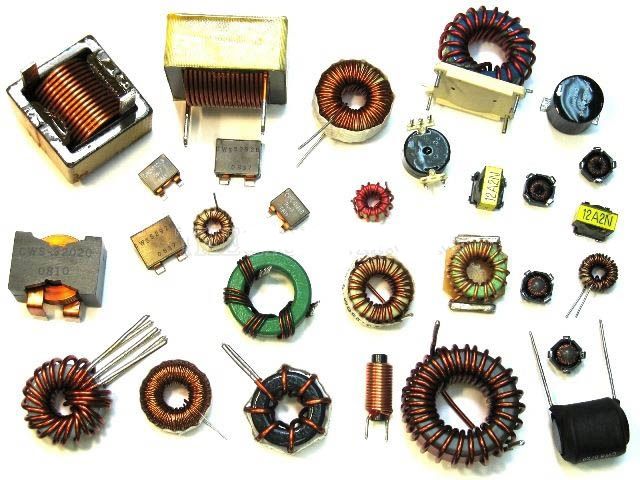

Cuộn kháng, tiếng Anh là Reactor hoặc Line Reactor, là một cuộn dây có độ tự cảm nhất định. Khi dòng điện xoay chiều đi qua cuộn dây, nó tạo ra từ trường và sinh ra cảm kháng.

Khác với điện trở chủ yếu hạn chế dòng điện bằng cách tiêu tán năng lượng thành nhiệt, cuộn kháng hạn chế dòng điện chủ yếu nhờ đặc tính cảm kháng.

Trong hệ thống điện, cuộn kháng thường được dùng để:

Hạn chế dòng điện tăng đột biến.
Giảm sóng hài.
Giảm nhiễu điện.
Bảo vệ biến tần và động cơ.
Hạn chế dòng nạp cho tụ điện.
Giảm ảnh hưởng của các biến động điện áp.
Cải thiện độ ổn định của hệ thống điện.

2. Cấu tạo của cuộn kháng

Một cuộn kháng cơ bản thường gồm các bộ phận chính:

Cuộn dây

Cuộn dây thường được chế tạo từ đồng hoặc nhôm, quấn thành nhiều vòng quanh lõi hoặc kết cấu từ tính.

Đây là bộ phận trực tiếp tạo ra từ trường khi có dòng điện chạy qua.

Lõi từ

Tùy loại cuộn kháng, lõi có thể được làm từ vật liệu từ tính hoặc thiết kế dạng lõi không khí.

Lõi từ giúp điều chỉnh đặc tính cảm kháng và khả năng chịu dòng của thiết bị.

Vật liệu cách điện

Lớp cách điện được sử dụng giữa các vòng dây và giữa cuộn dây với các bộ phận khác. Vật liệu cách điện phải phù hợp với điện áp và nhiệt độ làm việc.

Vỏ và hệ thống tản nhiệt

Cuộn kháng công nghiệp thường có kết cấu chắc chắn, kết hợp với khe thông gió hoặc hệ thống tản nhiệt nhằm kiểm soát nhiệt độ trong quá trình vận hành.

3. Nguyên lý hoạt động của cuộn kháng

Khi dòng điện xoay chiều chạy qua cuộn dây, từ trường được hình thành xung quanh cuộn dây. Sự biến thiên của từ trường tạo ra sức điện động cảm ứng có xu hướng chống lại sự thay đổi của dòng điện.

Cảm kháng của cuộn kháng phụ thuộc vào tần số và độ tự cảm:

Xₗ = 2πfL

Trong đó:

Xₗ: cảm kháng, đơn vị Ω.
f: tần số, đơn vị Hz.
L: độ tự cảm, đơn vị H.

Như vậy, khi tần số hoặc độ tự cảm tăng, cảm kháng của cuộn kháng cũng tăng.

Đây chính là nguyên lý giúp cuộn kháng hạn chế các thành phần dòng điện không mong muốn trong hệ thống.

4. Các loại cuộn kháng phổ biến

Cuộn kháng đầu vào biến tần

Được lắp ở phía nguồn cấp vào biến tần.

Thiết bị giúp:

Hạn chế dòng điện đột biến.
Giảm nhiễu và sóng hài.
Bảo vệ mạch chỉnh lưu của biến tần.
Giảm ảnh hưởng của biến động điện áp nguồn.

Cuộn kháng đầu ra biến tần

Được lắp giữa biến tần và động cơ.

Loại này thường được sử dụng khi khoảng cách từ biến tần đến động cơ lớn hoặc cần giảm tác động của xung điện áp lên động cơ.

Cuộn kháng cho tụ bù

Cuộn kháng được kết hợp với tụ bù để tạo thành bộ lọc sóng hài hoặc hạn chế hiện tượng cộng hưởng trong hệ thống.

Đây là giải pháp thường gặp trong các tủ bù công suất phản kháng.

Cuộn kháng DC

Được lắp trên mạch DC của một số hệ thống biến tần, giúp giảm độ gợn dòng điện và hỗ trợ giảm thành phần sóng hài.

5. Ứng dụng của cuộn kháng

Cuộn kháng được ứng dụng rộng rãi trong hệ thống điện công nghiệp.

Một số ứng dụng tiêu biểu:

Ứng dụng	Vai trò
Biến tần	Giảm nhiễu, hạn chế dòng và bảo vệ thiết bị
Động cơ	Giảm tác động của xung điện áp
Tụ bù	Hạn chế cộng hưởng, hỗ trợ lọc sóng hài
Tủ điện	Bảo vệ và nâng cao độ ổn định hệ thống
Hệ thống điện công nghiệp	Giảm nhiễu và biến động dòng điện
Thiết bị điện tử công suất	Hạn chế dòng và bảo vệ linh kiện

6. Cuộn kháng có tác dụng gì trong tủ điện?

Trong một tủ điện công nghiệp, cuộn kháng có thể đóng vai trò như một lớp bảo vệ bổ sung cho các thiết bị điện tử công suất.

Đặc biệt với hệ thống sử dụng nhiều biến tần, động cơ, UPS hoặc tụ bù, việc lựa chọn cuộn kháng phù hợp giúp giảm các vấn đề liên quan đến nhiễu, sóng hài và dòng điện bất thường.

Tuy nhiên, cần lựa chọn đúng dòng định mức, điện áp, tần số, độ tự cảm và phần trăm kháng theo từng ứng dụng.

7. Có nên lắp cuộn kháng cho biến tần?

Không phải mọi hệ thống biến tần đều bắt buộc phải sử dụng cuộn kháng. Tuy nhiên, thiết bị này đặc biệt hữu ích khi:

Nguồn điện có nhiều nhiễu.
Điện áp nguồn không ổn định.
Hệ thống có nhiều biến tần.
Công suất biến tần lớn.
Có yêu cầu giảm sóng hài.
Đường dây từ biến tần đến động cơ dài.
Hệ thống thường xuyên xảy ra dòng điện hoặc điện áp bất thường.

Việc lựa chọn cuộn kháng đầu vào hay đầu ra cần dựa trên cấu hình thực tế của hệ thống.

8. Kết luận

Cuộn kháng là một thiết bị quan trọng trong nhiều hệ thống điện hiện đại. Nhờ đặc tính cảm kháng, thiết bị có thể hạn chế dòng điện, giảm nhiễu, hỗ trợ giảm sóng hài và bảo vệ thiết bị điện.

Đối với hệ thống sử dụng biến tần, tụ bù và động cơ công suất lớn, lựa chọn đúng loại cuộn kháng sẽ giúp hệ thống vận hành ổn định và an toàn hơn.
