So sánh cuộn kháng AC và cuộn kháng DC trong hệ thống điện công nghiệp

Trong các hệ thống điện công nghiệp hiện đại, cuộn kháng đóng vai trò quan trọng trong việc bảo vệ thiết bị và nâng cao chất lượng điện năng. Tuy nhiên, nhiều người vẫn nhầm lẫn giữa cuộn kháng AC và cuộn kháng DC vì cả hai đều được sử dụng cùng với biến tần. Vậy hai loại này khác nhau như thế nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn để lựa chọn phù hợp cho hệ thống của mình.

Cuộn kháng AC là gì?

Cuộn kháng AC là thiết bị được lắp ở phía đầu vào hoặc đầu ra của biến tần. Thiết bị này hoạt động với dòng điện xoay chiều và có nhiệm vụ giảm nhiễu, hạn chế sóng hài cũng như bảo vệ biến tần khỏi các tác động từ lưới điện.

Cuộn kháng AC thường được chia thành:

Cuộn kháng đầu vào AC
Cuộn kháng đầu ra AC

Loại đầu vào giúp giảm dòng xung và bảo vệ tụ DC bên trong biến tần. Trong khi đó, loại đầu ra giúp giảm dv/dt, chống nhiễu và bảo vệ động cơ khi dùng cáp dài.

Cuộn kháng DC là gì?

Cuộn kháng DC được lắp trực tiếp vào mạch DC bên trong biến tần. Thiết bị này hoạt động trên điện áp một chiều và thường kết nối với bus DC của biến tần.

Nhiệm vụ chính của cuộn kháng DC gồm:

Giảm sóng hài dòng điện
Cải thiện hệ số công suất
Hạn chế dòng tăng đột biến
Bảo vệ tụ điện DC

Hiện nay, nhiều dòng biến tần trung và cao cấp đã tích hợp sẵn cổng đấu cuộn kháng DC nhằm tối ưu hiệu suất vận hành.

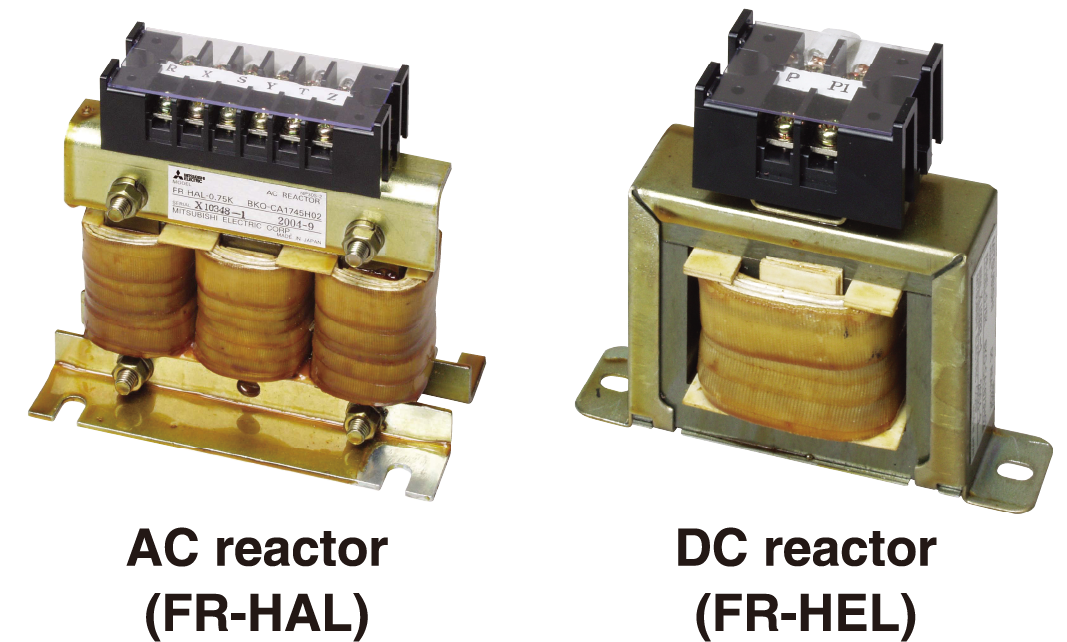

So sánh cuộn kháng AC và cuộn kháng DC

Vị trí lắp đặt

Cuộn kháng AC được lắp bên ngoài biến tần, ở phía nguồn vào hoặc phía tải ra. Trong khi đó, cuộn kháng DC nằm trong mạch DC nội bộ của biến tần.

Đây là điểm khác biệt cơ bản nhất giữa hai loại thiết bị này.

Khả năng giảm sóng hài

Cả hai loại đều giúp giảm sóng hài nhưng cách hoạt động khác nhau.

Cuộn kháng AC giảm sóng hài trực tiếp từ phía nguồn điện xoay chiều. Ngược lại, cuộn kháng DC tác động lên bus DC để làm mượt dòng điện trước khi nghịch lưu sang AC.

Trong nhiều trường hợp, cuộn kháng DC cho hiệu quả giảm méo hài tốt hơn.

Khả năng bảo vệ biến tần

Cuộn kháng AC giúp bảo vệ biến tần khỏi nguồn điện không ổn định, sụt áp hoặc tăng dòng đột ngột từ lưới điện.

Cuộn kháng DC lại tập trung bảo vệ tụ DC và linh kiện công suất bên trong biến tần.

Tùy nhu cầu sử dụng mà người dùng có thể chọn một trong hai hoặc kết hợp cả hai để tăng hiệu quả bảo vệ.

Chi phí đầu tư

Cuộn kháng DC thường có chi phí thấp hơn do kích thước nhỏ gọn hơn và ít vật liệu hơn. Tuy nhiên, không phải biến tần nào cũng hỗ trợ lắp thêm cuộn kháng DC.

Trong khi đó, cuộn kháng AC dễ lắp đặt hơn và phù hợp với nhiều hệ thống khác nhau.

Nên chọn cuộn kháng AC hay DC?

Nếu hệ thống thường xuyên gặp vấn đề về chất lượng điện lưới, nhiễu hoặc cáp động cơ dài thì cuộn kháng AC là lựa chọn phù hợp.

Nếu mục tiêu là giảm sóng hài, tăng tuổi thọ tụ DC và tối ưu hiệu suất biến tần thì cuộn kháng DC sẽ mang lại hiệu quả cao hơn.

Trong các hệ thống công nghiệp lớn, nhiều kỹ sư lựa chọn kết hợp cả hai loại để đạt hiệu quả vận hành tối ưu.
