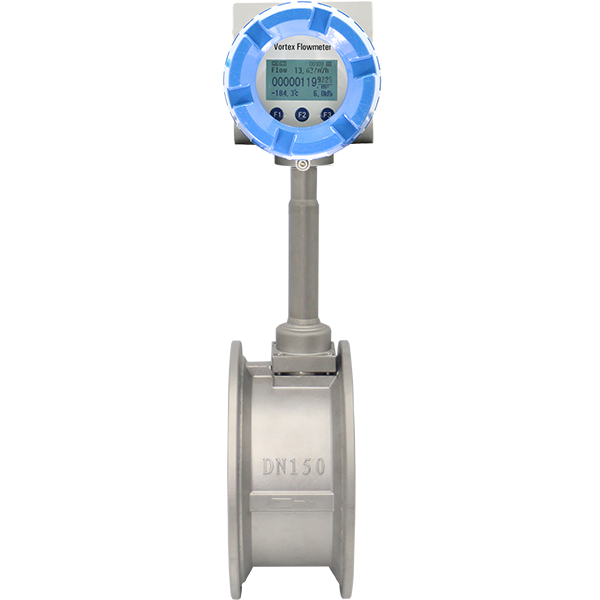

Đồng hồ đo lưu lượng Vortex KTVP-700



Mô tả chi tiết

Tổng quan sản phẩm

KTVP-700 Vortex Flowmeter hoạt động dựa trên nguyên lý tạo xoáy phía sau vật cản trong dòng chảy. Tần số xoáy sinh ra tỷ lệ thuận với vận tốc dòng chảy, từ đó xác định lưu lượng một cách chính xác.

Thiết bị không có bộ phận chuyển động nên có độ bền cao, giảm hao mòn cơ khí và chi phí bảo trì thấp. KTVP-700 đặc biệt phù hợp để đo hơi bão hòa, hơi quá nhiệt, khí và chất lỏng sạch trong các hệ thống công nghiệp.

Với thiết kế chắc chắn và khả năng làm việc trong điều kiện khắc nghiệt, thiết bị đảm bảo vận hành ổn định và tuổi thọ dài.

---

Nguyên lý hoạt động

• Dòng chất lưu đi qua vật cản (shedder bar)
• Tạo ra các xoáy Kármán phía sau vật cản
• Tần số xoáy tỷ lệ với vận tốc dòng chảy
• Cảm biến ghi nhận tần số xoáy
• Chuyển đổi thành tín hiệu lưu lượng

---

Đặc điểm nổi bật

• Đo lưu lượng theo nguyên lý vortex, độ ổn định cao
• Không có bộ phận chuyển động → ít bảo trì, tuổi thọ cao
• Phù hợp với hơi, khí và chất lỏng sạch
• Hoạt động tốt trong môi trường nhiệt độ và áp suất cao
• Độ lặp lại cao, tín hiệu ổn định
• Tổn thất áp suất thấp
• Hỗ trợ nhiều tín hiệu: Pulse, 4-20mA, RS-485
• Có thể tích hợp đo nhiệt độ, áp suất (tùy phiên bản)
• Lắp đặt linh hoạt: mặt bích hoặc wafer

---

Thông số kỹ thuật (tham khảo)

Model: KTVP-700
Nguyên lý đo: Vortex (Kármán vortex shedding)

Môi chất đo:

• Hơi nước (bão hòa / quá nhiệt)
• Khí
• Chất lỏng sạch

Độ chính xác:
≈ ±1.0% F.S (chất lỏng)
≈ ±1.5% F.S (khí / hơi)

Kích thước:
DN15 – DN300

Dải đo:
Phù hợp lưu lượng trung bình đến lớn

Nhiệt độ làm việc:

• ~ -40°C đến 250°C (option đến ~350°C)

Áp suất làm việc:

• Tối đa ~20 bar (tùy phiên bản)

Vật liệu:

• Thân: Inox (SS304 / SS316)
• Cảm biến: chịu nhiệt cao

Kết nối:

• Mặt bích (JIS / ANSI / DIN)
• Wafer

Tín hiệu đầu ra:

• 4-20 mA
• Pulse
• RS-485

Nguồn cấp:

• 24VDC

Hiển thị:

• LCD (lưu lượng tức thời & tổng lưu lượng)

---

Ứng dụng

Đồng hồ đo lưu lượng KTVP-700 được sử dụng rộng rãi trong:

• Hệ thống hơi và nồi hơi
• Nhà máy nhiệt điện
• Ngành dầu khí và hóa chất
• Hệ thống khí nén
• Công nghiệp thực phẩm & đồ uống
• Dược phẩm
• Ngành giấy và bột giấy

Thiết bị đặc biệt phù hợp cho các ứng dụng cần đo lưu lượng hơi, khí hoặc chất lỏng với độ chính xác cao, vận hành ổn định lâu dài và chi phí bảo trì thấp.
