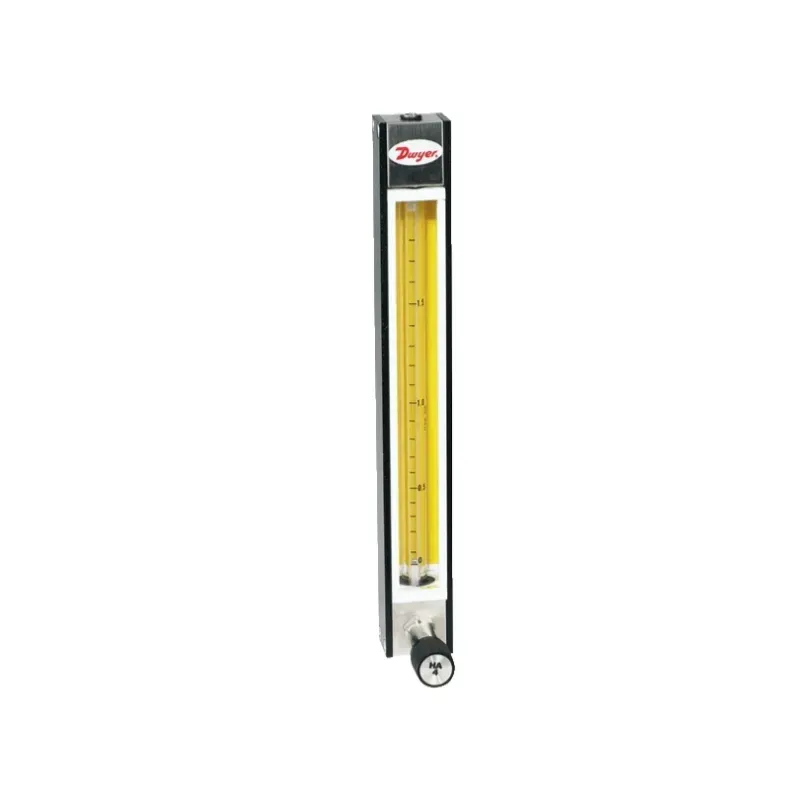

Series-DR – Lưu lượng kế diện tích biến thiên cho khí, nước và gas

Series-DR là dòng lưu lượng kế diện tích biến thiên (Variable Area Flowmeter) của Dwyer, được thiết kế để đo trực tiếp lưu lượng không khí, nước và các loại khí thông dụng. Sản phẩm sử dụng thang đo trực tiếp, giúp người vận hành đọc lưu lượng nhanh mà không cần tra bảng quy đổi.

Ưu điểm nổi bật của Series-DR

• Đo trực tiếp lưu lượng không khí, nước và khí.
• Thang đo ceramic được cố định vĩnh viễn, tăng độ bền và khả năng đọc chính xác.
• Kính polycarbonate dày bảo vệ ống thủy tinh khỏi va đập.
• Kính có khả năng phóng đại 1,5 lần, giúp giảm sai số thị sai và hạn chế mỏi mắt.
• Có đường định vị dọc hỗ trợ quan sát vị trí phao.
• Tùy chọn van kim 6 vòng, cho phép vừa đo vừa điều chỉnh lưu lượng.
• Mặt sau có tấm bảo vệ chống nổ, tăng độ an toàn khi vận hành.
• Có phiên bản nhôm anodized hoặc đầu nối inox 316.
• Tỷ số điều chỉnh lưu lượng (Turndown Ratio) lên đến 10:1.

Thông số kỹ thuật Series-DR

Thông số	Giá trị
Series	Series-DR
Loại thiết bị	Lưu lượng kế diện tích biến thiên
Ứng dụng	Air, Water, Gas
Kiểu lắp đặt	Vertical
Kiểu áp suất	Gauge
Kết nối quá trình	1/8″ Female NPT
Độ chính xác	±5% FS
Điều kiện độ chính xác	70°F (21,1°C), 14,7 psia
Độ lặp lại	±0,25% số đọc trên thang đo
Turndown Ratio	10:1
Nhiệt độ tối đa	250°F (121°C)
Áp suất tối đa	250 psig (17 bar)
Kích thước thang đo	65 mm / 150 mm

Dải đo đa dạng

Series-DR có nhiều cấu hình phục vụ các yêu cầu đo khác nhau.

Đo không khí

Thang 65 mm:

• 0,24 SCFM (130 SCCM) đến 2,2 SCFM (1000 SCCM)
• 5,6 L/min đến 100 L/min

Thang 150 mm:

• 0,33 SCFM (160 SCCM) đến 2 SCFM (840 SCCM)
• 3,8 L/min đến 90 L/min

Đo nước

Thang 65 mm:

• 0,02 GPH (1,5 SCCM) đến 24 GPH (1500 SCCM)

Thang 150 mm:

• 0,05 GPH (3,2 SCCM) đến 21 GPH (1300 SCCM)

Cấu tạo Series-DR

Bộ phận tiếp xúc môi chất của Series-DR sử dụng ống thủy tinh borosilicate, kết hợp với phao bằng inox 316 hoặc thủy tinh đen tùy model.

Các bộ phận chặn phao sử dụng PTFE. Gioăng O-ring sử dụng Buna-N trên phiên bản nhôm và fluoroelastomer trên phiên bản inox.

Thiết bị có hai kích thước thang đo chính:

• 65 mm: cao khoảng 114,3 mm, dài 139,7 mm.
• 150 mm: cao khoảng 223,84 mm, dài 249,24 mm.

Series-DR có van điều chỉnh

Một số model Series-DR được tích hợp van kim 6 vòng. Cấu hình này giúp người dùng điều chỉnh lưu lượng ngay trên lưu lượng kế.

Điều này đặc biệt hữu ích trong các hệ thống cần vừa giám sát vừa điều chỉnh lưu lượng, giúp giảm nhu cầu lắp thêm một van điều khiển bên ngoài.

Ứng dụng của lưu lượng kế Series-DR

Series-DR phù hợp với nhiều hệ thống cần theo dõi lưu lượng trực tiếp như:

• Hệ thống khí nén.
• Đường ống cấp khí.
• Hệ thống nước.
• Thiết bị xử lý và phân phối khí.
• Hệ thống phòng thí nghiệm.
• Thiết bị HVAC và xử lý chất lỏng.
• Các ứng dụng công nghiệp cần giám sát lưu lượng tại chỗ.

Khi nào nên chọn Series-DR?

Series-DR phù hợp khi hệ thống cần một lưu lượng kế cơ học đơn giản, dễ quan sát và không phụ thuộc vào nguồn điện. Thang đo trực tiếp giúp người vận hành nhanh chóng xác định lưu lượng ngay tại vị trí lắp đặt.

Với nhiều lựa chọn về kích thước thang đo, vật liệu, phao và van kim, Series-DR có thể đáp ứng nhiều yêu cầu đo lưu lượng khác nhau.
