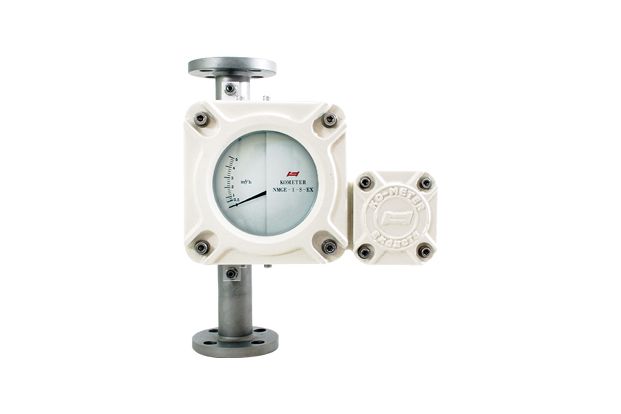

Đồng hồ đo lưu lượng ống kim loại NMGE



Tổng quan sản phẩm

NMGE Metal Tube Flow Meter là dòng lưu lượng kế ống kim loại hoạt động theo nguyên lý diện tích biến thiên. Thiết bị sử dụng phao di chuyển bên trong ống đo hình côn để xác định lưu lượng dòng chảy.

Phiên bản NMGE được nâng cấp với bộ hiển thị điện tử tích hợp, cho phép hiển thị lưu lượng tức thời và tổng lưu lượng một cách rõ ràng. Ngoài ra, thiết bị có khả năng xuất tín hiệu điện giúp kết nối với hệ thống PLC, DCS hoặc SCADA.

Nhờ cấu tạo kim loại kín, NMGE có thể hoạt động ổn định trong môi trường áp suất cao, nhiệt độ cao hoặc môi chất ăn mòn, nơi các thiết bị đo thông thường khó đáp ứng.

---

Nguyên lý hoạt động

• Dòng chất lưu đi từ dưới lên qua ống đo hình côn
• Phao bên trong di chuyển theo lưu lượng dòng chảy
• Khi đạt trạng thái cân bằng, vị trí phao tương ứng với lưu lượng
• Tín hiệu được truyền qua cơ cấu từ tính đến bộ hiển thị điện tử
• Bộ xử lý chuyển đổi tín hiệu thành giá trị hiển thị và tín hiệu đầu ra

---

Đặc điểm nổi bật

• Thiết kế thân kim loại kín, chịu áp suất và nhiệt độ cao
• Trang bị màn hình điện tử hiển thị rõ ràng
• Đo được chất lỏng, khí và hơi
• Không phụ thuộc độ trong của môi chất
• Tích hợp tín hiệu 4-20mA, alarm, truyền thông
• Hỗ trợ kết nối PLC, SCADA, DCS
• Độ chính xác ổn định, độ tin cậy cao
• Lắp đặt linh hoạt: ren, mặt bích
• Tuổi thọ cao, bảo trì thấp

---

Thông số kỹ thuật (tham khảo)

Model: NMGE
Nguyên lý đo: Variable Area (Rotameter)

Môi chất đo:

• Chất lỏng
• Khí
• Hơi

Độ chính xác:
±1.5% ~ ±2% F.S

Dải đo:
10:1

Áp suất làm việc:
Tối đa ~4.0 MPa

Nhiệt độ làm việc:
Lên đến ~250°C

Vật liệu:

• Thân: SS304 / SS316 / SS316L
• Phao: Inox / PTFE

Kết nối:

• Ren
• Mặt bích

Tín hiệu đầu ra:

• 4-20 mA
• Alarm relay
• HART / Modbus (tùy chọn)

Hiển thị:
Màn hình điện tử (LCD/OLED)

Cấp bảo vệ: IP65

---

Ứng dụng

Đồng hồ đo lưu lượng ống kim loại NMGE được sử dụng trong nhiều lĩnh vực công nghiệp:

• Công nghiệp dầu khí
• Hóa chất và hóa dầu
• Nhà máy nhiệt điện và hệ thống hơi
• Thực phẩm và đồ uống
• Xử lý nước và nước thải
• Hệ thống khí nén và khí công nghiệp

Thiết bị đặc biệt phù hợp cho các hệ thống cần hiển thị lưu lượng rõ ràng, truyền tín hiệu về trung tâm và vận hành ổn định trong môi trường khắc nghiệt.
