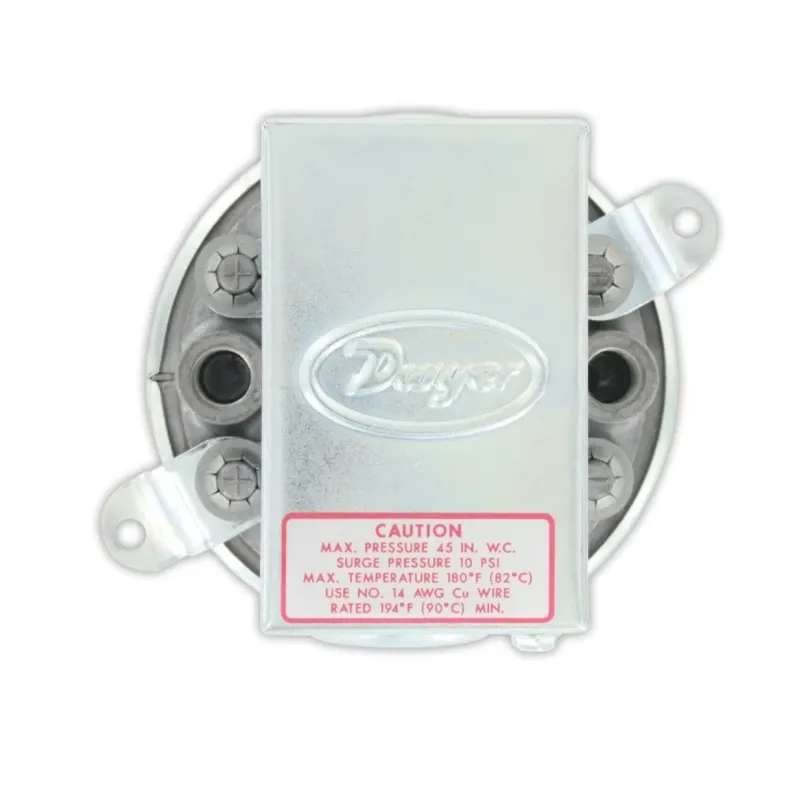

Công Tắc Chênh Áp Suất Vi Sai Series 1900

Công tắc chênh áp suất vi sai Series 1900 là thiết bị giám sát và đóng/ngắt mạch điện theo giá trị chênh lệch áp suất, được thiết kế cho các ứng dụng đo áp suất thấp của không khí và các loại khí không ăn mòn. Với thiết kế nhỏ gọn, độ chính xác cao và khả năng hoạt động ổn định, Series 1900 được sử dụng rộng rãi trong hệ thống HVAC, phòng sạch, tủ điện, lò sấy, hệ thống lọc khí và thiết bị làm lạnh. (Dwyer Omega)

---

Giới thiệu Series 1900

Series 1900 hoạt động dựa trên màng ngăn nhạy áp kết hợp với cơ cấu công tắc cơ khí SPDT. Khi chênh lệch áp suất đạt đến giá trị cài đặt, tiếp điểm sẽ tự động chuyển trạng thái để điều khiển quạt, còi báo động, van điện từ hoặc các thiết bị điều khiển khác.

Thiết bị có vít điều chỉnh điểm tác động đặt bên trong vỏ, giúp việc cài đặt dễ dàng đồng thời hạn chế việc thay đổi ngoài ý muốn. Dải đo đa dạng giúp đáp ứng nhiều yêu cầu khác nhau trong công nghiệp và hệ thống điều hòa không khí. (Dwyer Omega)

---

Đặc điểm nổi bật

• Thiết kế nhỏ gọn, dễ lắp đặt
• Độ lặp lại cao, đảm bảo độ tin cậy khi vận hành
• Nhiều dải áp suất từ rất thấp đến trung bình
• Điều chỉnh điểm tác động bằng vít bên trong
• Tiếp điểm SPDT công suất lớn
• Hoạt động ổn định trong môi trường công nghiệp
• Tuổi thọ cơ khí cao
• Đạt nhiều chứng nhận quốc tế như UL, CE, CSA và FM
• Phù hợp với nhiều ứng dụng HVAC và OEM (Dwyer Omega)

---

Đặc tính kỹ thuật

Series:

• 1900

Loại thiết bị:

• Công tắc chênh áp suất vi sai

Môi chất:

• Không khí sạch
• Khí trơ
• Khí không cháy
• Khí không ăn mòn

Dải cài đặt áp suất:

• Từ 0.07 đến 20 inH₂O
• Tương đương khoảng 1.8 đến 508 mmH₂O (tùy model) (Dwyer Omega)

Độ lặp lại:

• ±3%

Tiếp điểm:

• SPDT (NO/NC)

Khả năng chịu tải tiếp điểm:

• 15 A tại 120–480 VAC
• 1/8 HP tại 125 VAC
• 1/4 HP tại 250 VAC

Áp suất chịu đựng:

• 45 inH₂O liên tục

Nhiệt độ làm việc:

• -34°C đến +82°C

Kết nối áp suất:

• Ren cái 1/8″ NPT

Kiểu lắp đặt:

• Gắn đứng (Vertical diaphragm)

Điều chỉnh điểm tác động:

• Vít chỉnh bên trong vỏ

Khối lượng:

• Khoảng 581 g

---

Cấu tạo thiết bị

• Màng ngăn cảm biến áp suất
• Cơ cấu lò xo điều chỉnh
• Tiếp điểm SPDT
• Vít điều chỉnh điểm tác động
• Hai cổng áp suất High và Low
• Hộp đấu dây
• Vỏ nhôm đúc chắc chắn

---

Ứng dụng thực tế

Series 1900 được sử dụng rộng rãi trong:

• Hệ thống HVAC
• Phòng sạch (Clean Room)
• Giám sát chênh áp bộ lọc HEPA
• Điều khiển quạt thông gió
• Hệ thống VAV
• AHU và FCU
• Phát hiện tắc lọc gió
• Giám sát áp suất phòng
• Hệ thống lạnh và điều hòa
• Lò sấy công nghiệp
• Thiết bị OEM

Series 1900 là giải pháp công tắc chênh áp suất vi sai đáng tin cậy cho các ứng dụng áp suất thấp, mang lại khả năng giám sát chính xác, độ bền cao và hiệu quả vận hành ổn định trong các hệ thống HVAC, thông gió và tự động hóa công nghiệp.
