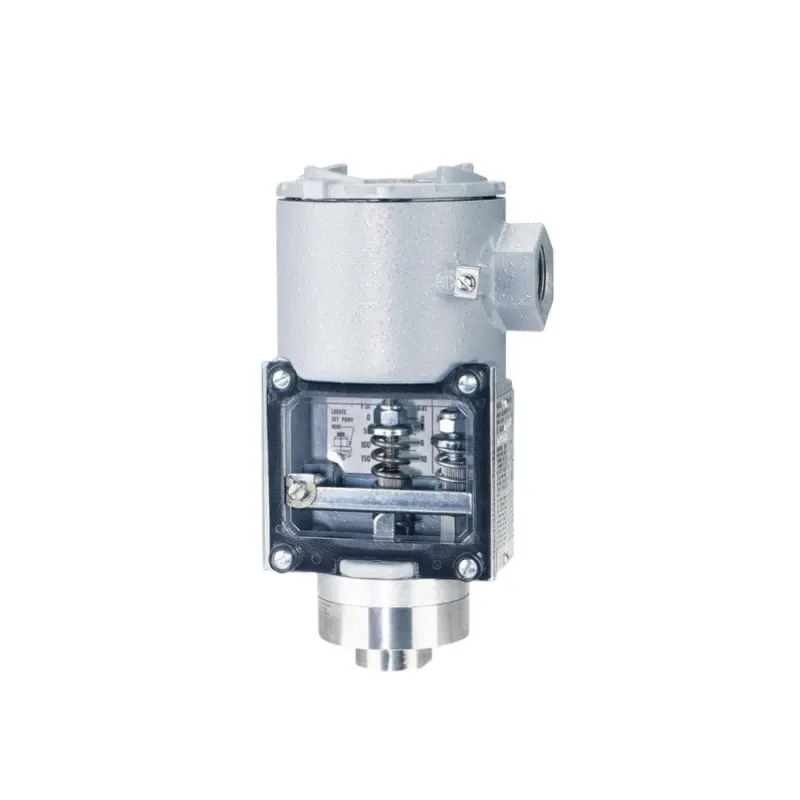

Công Tắc Áp Suất Dạng Màng Series SA1100

Công tắc áp suất dạng màng Series SA1100 là thiết bị giám sát và điều khiển áp suất công nghiệp được thiết kế chuyên dụng cho các môi trường làm việc khắc nghiệt. Thiết bị sử dụng cơ cấu màng cảm biến (Diaphragm) giúp phát hiện sự thay đổi áp suất chính xác và kích hoạt tiếp điểm điện khi đạt ngưỡng cài đặt.

Series SA1100 nổi bật với thiết kế chống nước, chống cháy nổ và độ bền cơ học cao, phù hợp cho các ngành hóa chất, dầu khí, thực phẩm, dược phẩm và công nghiệp nặng.

---

Giới thiệu Series SA1100

Series SA1100 được thiết kế với cấu trúc chắc chắn, tích hợp chức năng hiển thị điểm đặt và khả năng điều chỉnh độ chênh áp (Deadband) độc lập. Thiết bị sử dụng cơ cấu màng cuộn giúp giảm ma sát trong quá trình vận hành, tăng độ chính xác và cải thiện tuổi thọ hoạt động.

Thiết bị cho phép người dùng điều chỉnh điểm tác động nhanh chóng mà không cần tháo rời hệ thống.

---

Đặc điểm nổi bật

• Thiết kế chống nước và chống cháy nổ
• Hiển thị điểm đặt trực quan
• Điều chỉnh Deadband độc lập
• Màng cảm biến độ chính xác cao
• Độ bền cơ học lớn
• Tiếp điểm tác động nhanh Snap Action
• Dễ lắp đặt và bảo trì
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

---

Đặc tính kỹ thuật

Series:

• SA1100

Loại thiết bị:

• Công tắc áp suất dạng màng

Dải áp suất điều chỉnh:

• 10–150 psi
• 20–250 psi
• 30–500 psi
• Tùy phiên bản

Áp suất làm việc tối đa:

• 1200 psi (82.6 bar)

Áp suất chịu nổ:

• 3000 psi (206 bar)

Deadband tối thiểu:

• Khoảng 5% toàn dải đo

Kiểu tiếp điểm:

• SPDT hoặc DPDT Snap Action

Tải tiếp điểm:

• 15A tại 125/250/480 VAC
• 1/8 HP tại 125 VAC
• 1/4 HP tại 250 VAC

Kết nối quá trình:

• 1/4″ NPT Female
• 1/2″ NPT Female

Kết nối điện:

• 3/4″ NPT Female

Nhiệt độ hoạt động:

• -35°C đến +82°C

Chuẩn bảo vệ:

• NEMA 4X
• NEMA 7
• NEMA 9
• IP66

Vật liệu phần tiếp xúc:

• Nhôm
• Đồng thau
• Inox 316
• Buna-N hoặc Fluorocarbon

---

Cấu tạo thiết bị

• Màng cảm biến áp suất
• Bộ chuyển đổi cơ khí
• Bộ tiếp điểm Snap Action
• Cơ cấu điều chỉnh điểm đặt
• Bộ điều chỉnh Deadband
• Terminal đấu nối điện
• Vỏ nhôm đúc chống ăn mòn

---

Ứng dụng thực tế

Thiết bị được sử dụng rộng rãi trong:

• Nhà máy hóa chất
• Hệ thống dầu khí
• Hệ thống xử lý nước
• Nhà máy thực phẩm
• Nhà máy dược phẩm
• Hệ thống HVAC
• Hệ thống bơm công nghiệp
• Dây chuyền tự động hóa

Thiết bị giúp kiểm soát áp suất chính xác, giảm chu kỳ đóng ngắt không cần thiết và nâng cao độ an toàn cho hệ thống vận hành.
