Vấn đề xả điện dư trong các tụ bù và giải pháp an toàn trong hệ thống điện

Trong các hệ thống điện công nghiệp và thương mại, tụ bù công suất phản kháng đóng vai trò rất quan trọng trong việc nâng cao hệ số công suất (cosφ), giảm tổn hao điện năng và tối ưu hiệu suất vận hành. Tuy nhiên, một vấn đề kỹ thuật thường bị bỏ qua nhưng lại tiềm ẩn nhiều rủi ro là hiện tượng điện tích dư trong tụ bù sau khi ngắt khỏi nguồn điện.

Hiểu rõ cơ chế và cách xử lý xả điện dư trong tụ bù giúp đảm bảo an toàn cho thiết bị và người vận hành.

Tại sao tụ bù vẫn còn điện sau khi ngắt nguồn?

Tụ điện có đặc tính tích trữ năng lượng dưới dạng điện trường. Khi tụ bù đang hoạt động trong lưới điện, nó sẽ tích điện liên tục theo chu kỳ của dòng điện xoay chiều.

Khi hệ thống ngắt điện hoặc contactor ngắt tụ ra khỏi lưới, năng lượng này không biến mất ngay lập tức mà vẫn còn lưu trữ bên trong tụ.

Nếu không có cơ chế xả điện:

Điện áp trên tụ có thể duy trì trong nhiều phút
Điện áp dư có thể đạt vài trăm volt
Gây nguy hiểm khi bảo trì hoặc thay thế thiết bị

Chính vì vậy, trong thiết kế hệ thống tụ bù luôn cần mạch xả điện an toàn.

Các rủi ro khi không xả điện dư đúng cách

Nếu tụ bù không được xả điện đúng chuẩn, hệ thống có thể gặp nhiều nguy cơ:

Nguy hiểm cho kỹ thuật viên

Khi kỹ thuật viên chạm vào tụ bù vừa ngắt khỏi hệ thống, điện áp dư có thể gây giật điện hoặc tai nạn lao động.

Hư hỏng thiết bị đóng cắt

Khi đóng tụ bù trở lại trong lúc tụ vẫn còn điện áp dư, có thể xảy ra:

Dòng xung kích lớn
Hồ quang điện
Hỏng contactor hoặc relay

Ảnh hưởng đến tuổi thọ tụ bù

Điện áp dư kết hợp với điện áp lưới có thể tạo ra điện áp quá mức, làm giảm tuổi thọ tụ.

Các phương pháp xả điện dư trong tụ bù

Để đảm bảo an toàn, các tụ bù hiện đại thường được tích hợp hệ thống xả điện tự động.

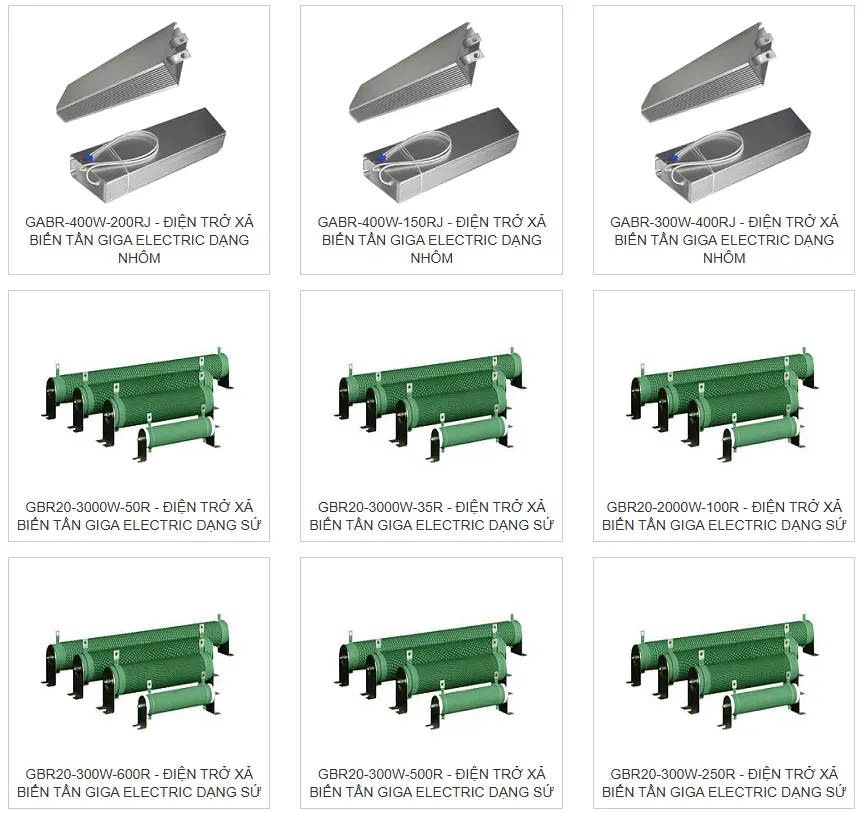

Điện trở xả (Discharge Resistor)

Đây là phương pháp phổ biến nhất.

Điện trở được mắc song song với tụ để:

Xả điện tích sau khi ngắt nguồn
Giảm điện áp xuống mức an toàn

Theo tiêu chuẩn kỹ thuật, điện áp trên tụ cần giảm xuống dưới 75V trong vòng 3 phút.

Bộ điều khiển tụ bù thông minh

Một số tủ tụ bù hiện đại sử dụng:

Bộ điều khiển cosφ
Relay đóng cắt theo cấp

Các thiết bị này giúp đảm bảo tụ chỉ đóng lại khi điện áp dư đã được xả hết.

Contactor chuyên dụng cho tụ bù

Contactor tụ bù thường tích hợp:

Điện trở giảm dòng xung kích
Mạch bảo vệ tụ

Nhờ đó hạn chế hiện tượng sốc điện áp khi đóng tụ.

Lưu ý khi vận hành và bảo trì tụ bù

Để đảm bảo an toàn và độ bền thiết bị, cần tuân thủ một số nguyên tắc:

Không chạm vào tụ ngay sau khi ngắt điện
Chờ đủ thời gian xả điện theo tiêu chuẩn
Kiểm tra điện áp dư bằng đồng hồ đo
Sử dụng tụ bù có điện trở xả tích hợp

Ngoài ra, việc lựa chọn thiết bị tụ bù chính hãng và đúng tiêu chuẩn là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định.

Kết luận

Hiện tượng điện tích dư trong tụ bù là đặc tính tự nhiên của tụ điện nhưng có thể gây nhiều rủi ro nếu không được xử lý đúng cách. Việc sử dụng điện trở xả, contactor chuyên dụng và bộ điều khiển tụ bù thông minh sẽ giúp hệ thống vận hành an toàn, ổn định và kéo dài tuổi thọ thiết bị.
