Tủ điện phân phối

Tủ điện phân phối là bộ phận thiết yếu trong các công trình công nghiệp và dân dụng, dùng để lắp đặt, bảo vệ thiết bị đóng cắt và điều khiển, đồng thời phân phối điện an toàn, cách ly thiết bị mang điện với người sử dụng.

Tủ điện phân phối gồm hai loại: Tủ điện phân phối tổng (MSB) và Tủ điện phân phối (DB).

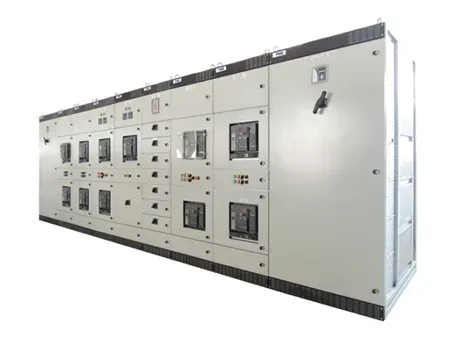

• Tủ điện phân phối tổng (MSB – Main Distribution Switchboard):
  Lắp đặt sau trạm hạ thế (15 kV → 380 V AC), chức năng đóng cắt và bảo vệ hệ thống điện phụ tải, dòng điện định mức đến 6300 A. Thiết kế nhiều ngăn: chứa ACB/MCCB tổng, MCCB/MCB ra tải, tụ bù, khối chuyển nguồn ATS, giám sát từ xa qua GPRS. Lắp đặt tại phòng kỹ thuật điện tổng của nhà máy, xưởng, trung tâm thương mại, cao ốc, chung cư, bệnh viện, trường học, cảng, sân bay. Tuân theo tiêu chuẩn IEC60439-1.

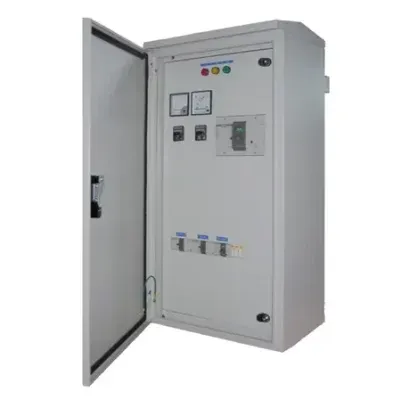

• Tủ điện phân phối (DB – Distribution Board):
  Đặt sau tủ MSB tại các nút, dòng điện định mức đến 1000 A, cung cấp điện cho nhóm thiết bị hoặc thiết bị đầu cuối như máy bơm, động cơ, máy móc. DB là tủ nhỏ nhất, đặt gần phụ tải, gồm MCB/RCCB, đèn báo pha, cầu chì; một số loại có đồng hồ kWh, Amper kế, Volt kế, bảo vệ mất pha, tụ bù. Lắp đặt tại phòng vận hành nhà máy, xưởng, trung tâm thương mại, chung cư.
