Thang máng cáp – Hệ thống quản lý và bảo vệ cáp điện
Hệ thống thang máng cáp được sử dụng để sắp xếp và quản lý các loại cáp điện, dây điện, cáp tín hiệu, cáp mạng… trong các công trình, giúp hệ thống gọn gàng, dễ bảo trì, thay thế và nâng cao hiệu quả vận hành. Ngoài ra, thang máng cáp còn bảo vệ an toàn cho cáp và người thi công, giảm rủi ro hư hỏng vỏ cáp, tiết kiệm không gian, thời gian lắp đặt và chi phí vật liệu.
Hình dạng thang máng cáp đơn giản, chắc chắn, dễ di chuyển và lắp đặt. Các phụ kiện đi kèm dễ tháo lắp bằng tay, rút ngắn thời gian thi công.
Các loại thang máng cáp
- Thang máng cáp sơn tĩnh điện:
- Thường lắp đặt trong nhà.
- Vật liệu: tôn sơn tĩnh điện, bảo vệ chống oxy hóa.
- Thang máng cáp mạ kẽm điện phân:
- Thường lắp đặt ngoài trời hoặc môi trường ăn mòn nhẹ.
- Thang máng cáp mạ kẽm nhúng nóng:
- Dùng cho môi trường ngoài trời, chống ăn mòn và rỉ sét tốt, đảm bảo độ bền lâu dài.
- Thang máng cáp Inox:
- Độ bền cao, không chịu tác động của môi trường, dùng cho các công trình đặc biệt.

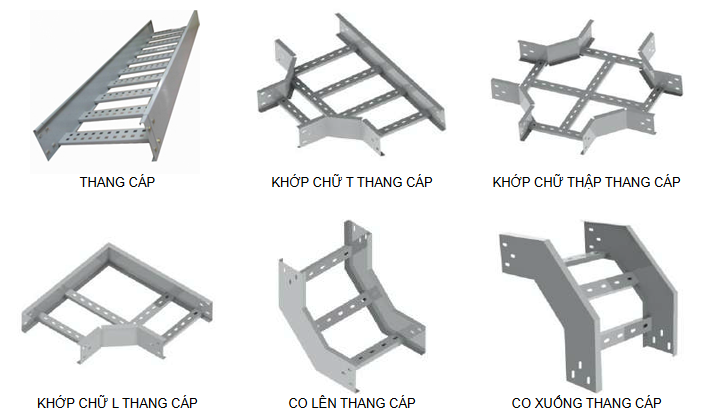

Các thành phần của hệ thống thang cáp:
Các loại hệ thống dẫn cáp
- Thang cáp (Cable ladder):
- Dùng dẫn dây và cáp điện trong nhà máy, chung cư, cao ốc…
- Vật liệu: Tôn sơn tĩnh điện, tôn mạ kẽm, Inox 201/304/316, tôn mạ kẽm nhúng nóng.
- Kích thước: Chiều dài 2.4–3.0 m; rộng 75–1500 mm; cao 50–200 mm.
- Độ dày vật liệu: 1.0–2.5 mm.
- Phụ kiện: Khớp nối chữ T, chữ thập, chữ L, co lên, co xuống.
- Máng cáp (Cable trunking):
- Dùng dẫn dây và cáp điện, phổ biến trong các công trình nhà máy, chung cư, cao ốc.
- Vật liệu: Tương tự thang cáp.
- Kích thước: Chiều dài 2.4–3.0 m; rộng 50–800 mm; cao 40–200 mm.
- Độ dày vật liệu: 0.8–2.5 mm.
- Phụ kiện: Khớp nối chữ T, chữ thập, chữ L, co lên, co xuống.
- Khay cáp (Cable tray):
- Dùng lắp đặt dây và cáp điện, tương tự thang cáp và máng cáp.
- Vật liệu và kích thước: Giống máng cáp.
- Phụ kiện: Khớp nối chữ T, chữ thập, chữ L, co lên, co xuống.

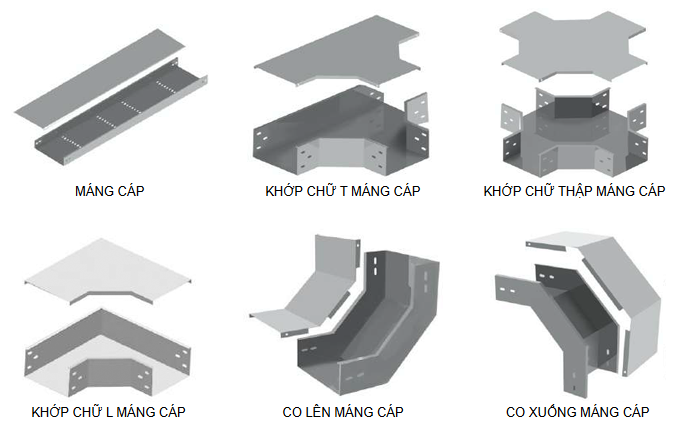

Các thành phần của hệ thống máng cáp:

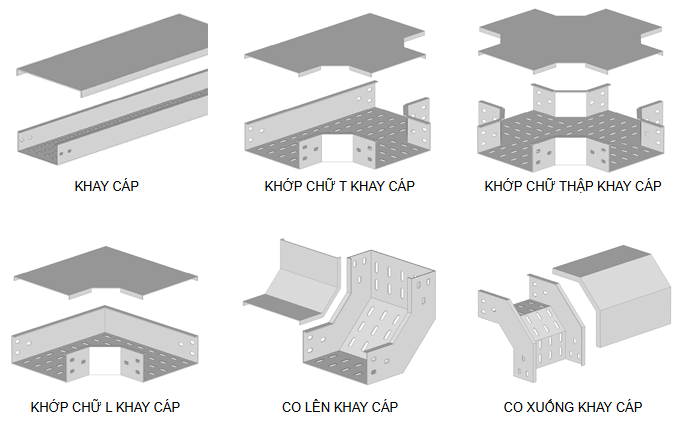

Các thành phần của hệ thống khay cáp:
Ưu điểm hệ thống thang máng cáp
- Sắp xếp, quản lý cáp gọn gàng, dễ tìm kiếm, bảo trì, thay thế.
- Bảo vệ an toàn cho cáp và người thi công.
- Tiết kiệm không gian, thời gian, chi phí vật liệu và lắp đặt.
- Linh hoạt, dễ dàng mở rộng và tích hợp với hệ thống điện.
Hệ thống thang máng cáp, máng cáp và khay cáp là giải pháp tối ưu để tổ chức, bảo vệ và vận hành các mạng cáp điện trong các công trình công nghiệp và dân dụng, đảm bảo tính thẩm mỹ, an toàn và hiệu quả sử dụng lâu dài.
