Tủ điện là gì?

Tủ điện là thành phần quan trọng trong hệ thống phân phối điện, thường được lắp đặt ngay sau các trạm hạ thế trong nhà máy, xí nghiệp hay công trình. Tủ điện chứa các thiết bị điện như: Máy cắt ACB, Aptomat, Contactor, Rơ le nhiệt, Tụ bù, Biến tần, PLC… nhằm thực hiện các chức năng: bảo vệ, giám sát, phân phối điện và điều khiển các thiết bị công nghiệp, chiếu sáng, điều hòa hoặc thiết bị dân dụng.

Theo tiêu chuẩn phân loại nguồn điện ở Việt Nam (2010), lưới điện gồm:

  • Cao thế: 66kV, 110kV, 220kV, 500kV

  • Trung thế: 22kV, 35kV

  • Hạ thế: 0,4kV

Nguồn điện từ các nhà máy được phân phối qua các đường dây cao, trung thế và hạ thế. Để sử dụng trực tiếp, điện phải đi qua trạm hạ thế và tiếp tục đến các tủ điện hạ thế, nơi đảm nhận chức năng đóng cắt và bảo vệ hệ thống điện phụ tải.

Tủ điện hạ thế thường được sản xuất theo tiêu chuẩn công nghiệp IEC60439-1.

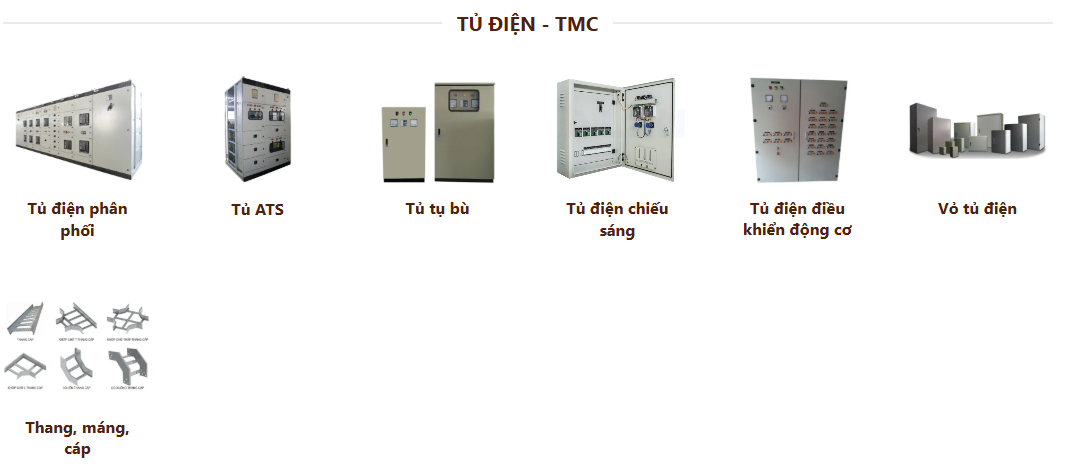

Các loại tủ điện

1. Nhóm tủ điện phân phối

  • Tủ điện phân phối tổng (MSB – Main Switchboard):
    Là tủ điện quan trọng nhất, đặt sau trạm hạ thế và trước các tủ chức năng. Chứa các thiết bị như: ACB, MCCB, MCB, đồng hồ Volt/Ampe, công tơ, chống sét van, giúp phân phối điện đến các tủ DB hoặc tủ chức năng khác.

  • Tủ điện phân phối DB (Distribution Board):
    Thường có kích thước nhỏ hoặc trung bình, được cấp nguồn từ tủ MSB. Cung cấp điện trực tiếp cho đèn chiếu sáng, motor, phòng chức năng với các thiết bị như MCCB, MCB, đèn báo pha, đồng hồ đo.

  • Tủ điện ATS (Automatic Transfer Switches):
    Tự động chuyển nguồn từ lưới chính sang nguồn phụ khi mất điện. Bao gồm bộ chuyển nguồn ATS, bộ điều khiển ATS, có thể trang bị thêm đồng hồ đo Volt/Ampe để giám sát.

  • Tủ điện bù công suất cosφ:
    Sử dụng cho hệ thống điện có tải cảm kháng cao, gồm các thiết bị tụ bù, bộ điều khiển tụ bù, aptomat, contactor, đồng hồ đo, đèn báo pha. Thường lắp tại phòng kỹ thuật của các tầng, trạm máy biến áp, nhà máy, trung tâm thương mại hoặc chung cư.

2. Nhóm tủ điện điều khiển

  • Tủ điện điều khiển động cơ:
    Dùng để khởi động, điều khiển tốc độ và chiều quay động cơ cho máy bơm, quạt, máy nén, băng tải…
    Các loại phổ biến:

    • Khởi động trực tiếp

    • Khởi động sao – tam giác

    • Khởi động mềm

    • Tủ biến tần

  • Tủ điện chiếu sáng:
    Cấp nguồn và điều khiển hệ thống chiếu sáng công cộng, khu đô thị, sân vườn… Có thể điều khiển bật/tắt xen kẽ, tăng giảm độ sáng, bằng Timer hoặc PLC để tiết kiệm điện năng.

  • Tủ điện điều khiển PLC:
    Cho phép lập trình nhiều chương trình phức tạp, điều khiển tự động và tối ưu hóa vận hành hệ thống.

Điện Vân Nga – Nhà phân phối tủ điện chính hãng

Điện Vân Nga cung cấp đa dạng tủ điện hạ thế và tủ điều khiển từ các thương hiệu uy tín:

  • Tủ điện TMC, ABB, Schneider, Chint…

  • Tủ ATS, tủ bù cosφ, tủ biến tần, tủ chiếu sáng

Cam kết:

  • Sản phẩm chính hãng, có CO/CQ đầy đủ.

  • Tư vấn chọn tủ điện phù hợp theo công suất, tải điện và yêu cầu vận hành.

  • Hỗ trợ lắp đặt, vận hành và bảo trì hệ thống điện.

Điện Vân Nga là lựa chọn tin cậy để xây dựng hệ thống điện an toàn, hiệu quả và bền bỉ cho các nhà máy, công trình và tòa nhà.
