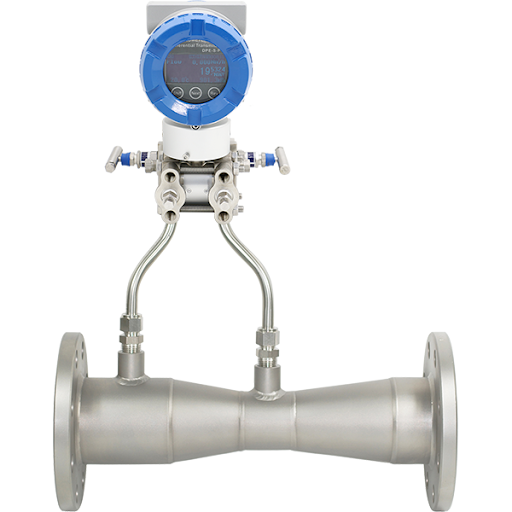

Đồng hồ đo lưu lượng Venturi GSAV



Mô tả chi tiết

Tổng quan sản phẩm

Venturi Flowmeter GSAV sử dụng nguyên lý thay đổi áp suất khi dòng chảy đi qua đoạn ống thu hẹp (cổ họng Venturi). Sự chênh lệch áp suất giữa đầu vào và cổ họng được đo để tính toán lưu lượng dòng chảy.

Thiết bị có cấu trúc chắc chắn, không có bộ phận chuyển động nên độ bền cao, ít bảo trì và hoạt động ổn định trong thời gian dài.

GSAV phù hợp với các hệ thống đường ống lớn, môi trường áp suất cao, nhiệt độ cao hoặc có lưu lượng lớn.

---

Nguyên lý hoạt động

• Dòng chất lưu đi vào đoạn ống Venturi
• Tiết diện thu hẹp làm tăng vận tốc dòng chảy
• Áp suất tại cổ họng giảm so với đầu vào
• Cảm biến đo chênh lệch áp suất
• Tính toán lưu lượng dựa trên giá trị ΔP

---

Đặc điểm nổi bật

• Đo lưu lượng theo nguyên lý chênh áp Venturi
• Tổn thất áp suất rất thấp so với các loại DP khác
• Không có bộ phận chuyển động → độ bền cao
• Phù hợp với lưu lượng lớn
• Làm việc tốt với chất lỏng, khí và hơi
• Hoạt động ổn định trong môi trường áp suất và nhiệt độ cao
• Độ chính xác ổn định, ít bị ảnh hưởng bởi điều kiện dòng chảy
• Chi phí bảo trì thấp
• Tuổi thọ cao

---

Thông số kỹ thuật (tham khảo)

Model: GSAV
Nguyên lý đo: Venturi (Differential Pressure)

Môi chất đo:

• Chất lỏng
• Khí
• Hơi

Độ chính xác:
≈ ±1.0% F.S (tùy cấu hình)

Dải đo:
Phù hợp lưu lượng trung bình đến rất lớn

Áp suất làm việc:
Cao (tùy thiết kế hệ thống)

Nhiệt độ làm việc:
Phù hợp môi trường nhiệt độ cao

Vật liệu:

• Thép carbon
• Inox
• Hợp kim đặc biệt (tùy chọn)

Kết nối:

• Mặt bích (JIS / ANSI / DIN)

Tín hiệu đầu ra:

• Kết hợp với transmitter: 4-20 mA / HART

Yêu cầu lắp đặt:

• Cần đoạn ống thẳng trước và sau thiết bị

---

Ứng dụng

Đồng hồ đo lưu lượng Venturi GSAV được sử dụng trong:

• Nhà máy nhiệt điện, hơi nước
• Ngành dầu khí và hóa chất
• Hệ thống cấp nước và xử lý nước
• Ngành xi măng, thép
• Hệ thống HVAC công nghiệp
• Đường ống lưu lượng lớn

Thiết bị đặc biệt phù hợp cho các ứng dụng cần đo lưu lượng lớn, độ ổn định cao, tổn thất áp suất thấp và vận hành lâu dài trong môi trường công nghiệp khắc nghiệt.
