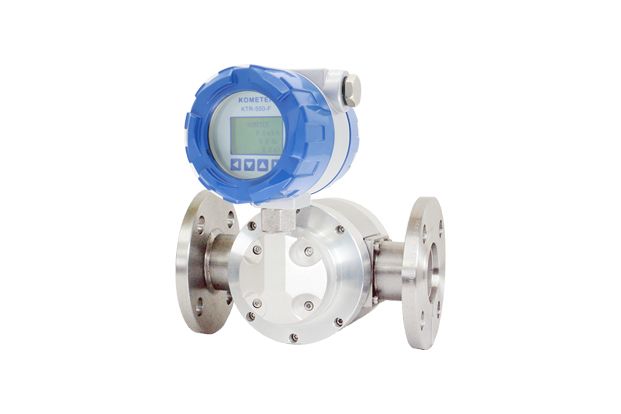

Đồng hồ đo lưu lượng thay đổi thể tích KTP-5000



Mô tả chi tiết

Tổng quan sản phẩm

KTP-5000 Displacement Flowmeter là lưu lượng kế thể tích sử dụng cơ cấu bánh răng oval để đo trực tiếp thể tích dòng chảy. Khi chất lỏng đi qua buồng đo, hai bánh răng quay liên tục, mỗi vòng quay tương ứng với một thể tích cố định, từ đó xác định lưu lượng một cách chính xác.

Thiết bị hoạt động dựa trên nguyên lý đo thể tích thực, không phụ thuộc vào điều kiện dòng chảy như áp suất hay nhiễu loạn, giúp đảm bảo độ chính xác cao và độ lặp lại tốt trong nhiều môi trường vận hành khác nhau.

KTP-5000 được thiết kế cho các hệ thống có lưu lượng lớn, yêu cầu độ ổn định cao và khả năng vận hành liên tục.

---

Nguyên lý hoạt động

• Dòng chất lỏng đi vào buồng đo
• Hai bánh răng oval quay theo dòng chảy
• Mỗi vòng quay tương ứng với một thể tích xác định
• Cảm biến ghi nhận số vòng quay
• Tính toán và hiển thị hoặc xuất tín hiệu lưu lượng

---

Đặc điểm nổi bật

• Đo lưu lượng theo thể tích trực tiếp, độ chính xác cao
• Phù hợp với lưu lượng lớn
• Đo tốt chất lỏng nhớt, dầu, hóa chất
• Không bị ảnh hưởng bởi áp suất, nhiệt độ hoặc trạng thái dòng chảy
• Không yêu cầu đoạn ống thẳng khi lắp đặt
• Độ lặp lại cao, tín hiệu ổn định
• Hỗ trợ tín hiệu Pulse, 4-20mA
• Thiết kế công nghiệp, độ bền cao, vận hành liên tục

---

Thông số kỹ thuật (tham khảo)

Model: KTP-5000
Nguyên lý đo: Positive Displacement (Oval Gear)

Kích thước:
DN25 – DN80 (tùy phiên bản)

Dải đo:
Phù hợp lưu lượng lớn

Độ chính xác:
≈ ±0.5% F.S

Độ lặp lại:
~0.03%

Nhiệt độ làm việc:
Lên đến ~120°C (option cao hơn)

Áp suất làm việc:
Tối đa ~20 bar (tùy phiên bản)

Độ nhớt:
Tối đa ~1000 cP

Vật liệu:

• Thân: SS316 / hợp kim
• Bánh răng: Kim loại chính xác cao

Kết nối:

• Ren hoặc mặt bích (JIS / ANSI / DIN)

Tín hiệu đầu ra:

• Pulse
• 4-20 mA

Hiển thị:

• LCD (lưu lượng tức thời & tổng lưu lượng)

---

Ứng dụng

Đồng hồ đo lưu lượng KTP-5000 được sử dụng trong:

• Ngành dầu khí và nhiên liệu
• Hóa chất và hóa dầu
• Hệ thống cấp phát dầu, dung môi
• Công nghiệp thực phẩm (chất lỏng nhớt)
• Dược phẩm
• Hệ thống định lượng và batching
• Các hệ thống đo lưu lượng lớn yêu cầu độ chính xác cao

Thiết bị đặc biệt phù hợp cho các hệ thống cần đo lưu lượng thể tích chính xác, ổn định và làm việc tốt với chất lỏng có độ nhớt cao hoặc lưu lượng lớn.
