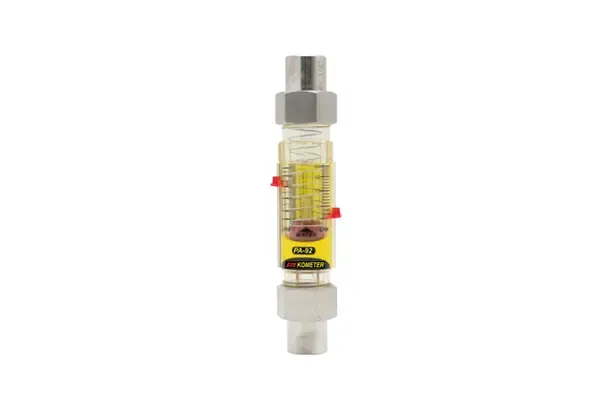

Đồng hồ đo lưu lượng Panel & Acrylic PA-92



Mô tả chi tiết

Tổng quan sản phẩm

PA-92 Acrylic Panel Flow Meter là dòng lưu lượng kế có kích thước lớn, thuộc nhóm panel acrylic, được thiết kế để đo lưu lượng trung bình đến lớn trong các hệ thống công nghiệp. Thiết bị hoạt động theo nguyên lý diện tích biến thiên với phao di chuyển bên trong ống đo acrylic hình côn.

Thiết kế dạng panel mounting giúp thiết bị dễ dàng lắp đặt trên tủ điện, bảng điều khiển hoặc tích hợp vào hệ thống máy móc. Với thang đo rõ ràng và cấu trúc chắc chắn, PA-92 đảm bảo khả năng vận hành ổn định và dễ dàng theo dõi lưu lượng.

Nhờ vật liệu acrylic trong suốt, người vận hành có thể quan sát trực tiếp dòng chảy và tình trạng hoạt động của hệ thống mà không cần thiết bị hỗ trợ.

---

Nguyên lý hoạt động

• Dòng chất lưu đi từ dưới lên qua ống đo acrylic hình côn
• Phao bên trong di chuyển theo lưu lượng dòng chảy
• Khi lực nâng cân bằng với trọng lượng phao → đạt trạng thái ổn định
• Vị trí phao tương ứng với lưu lượng và được hiển thị trên thang đo

---

Đặc điểm nổi bật

• Thiết kế acrylic trong suốt, quan sát lưu lượng dễ dàng
• Dạng lắp panel, chắc chắn và tiết kiệm không gian
• Đo được chất lỏng và khí
• Kích thước lớn, dải đo rộng
• Không cần nguồn điện
• Cấu tạo đơn giản, dễ vận hành
• Độ ổn định cao
• Chi phí đầu tư hợp lý
• Dễ lắp đặt và bảo trì

---

Thông số kỹ thuật (tham khảo)

Model: PA-92
Nguyên lý đo: Variable Area (Rotameter)

Môi chất đo:

• Chất lỏng
• Khí

Độ chính xác:
±3% ~ ±5% F.S

Dải đo:
Phù hợp lưu lượng trung bình đến lớn

Áp suất làm việc:
Tối đa ~0.6 – 1.0 MPa

Nhiệt độ làm việc:
0°C ~ 60°C

Vật liệu:

• Thân: Acrylic (PMMA)
• Phao: Nhựa / Inox
• Gioăng: NBR / EPDM

Kết nối:

• Ren (3/4″, 1″, hoặc lớn hơn tùy phiên bản)

Kiểu lắp đặt:

• Gắn panel (Panel mounting)

---

Ứng dụng

Đồng hồ đo lưu lượng PA-92 được sử dụng rộng rãi trong:

• Hệ thống xử lý nước
• Hệ thống khí nén
• Dây chuyền sản xuất công nghiệp
• Hệ thống làm mát và tuần hoàn
• Tủ điều khiển và thiết bị OEM
• Các hệ thống yêu cầu đo lưu lượng trung bình đến lớn

Thiết bị đặc biệt phù hợp cho các ứng dụng cần giám sát lưu lượng trực quan, lắp đặt gọn gàng và vận hành ổn định trong môi trường công nghiệp.
