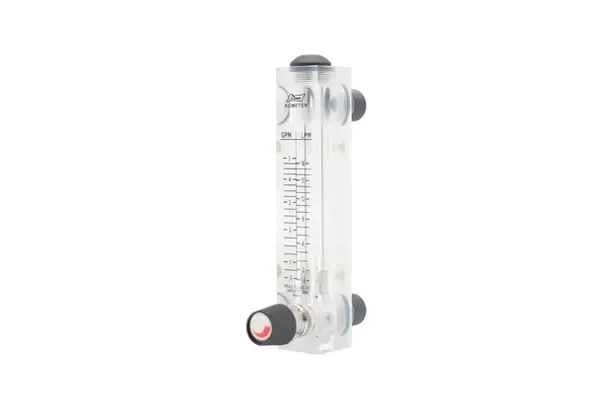

Đồng hồ đo lưu lượng Panel & Acrylic PA-81



Mô tả chi tiết

Tổng quan sản phẩm

PA-81 Acrylic Panel Flow Meter là dòng lưu lượng kế nhỏ gọn, hoạt động theo nguyên lý diện tích biến thiên với phao di chuyển bên trong ống đo acrylic hình côn.

Thiết bị cho phép người vận hành quan sát trực tiếp lưu lượng thông qua vị trí của phao mà không cần nguồn điện. Với thiết kế panel mounting, PA-81 dễ dàng tích hợp vào tủ điện, bảng điều khiển hoặc thiết bị OEM.

Nhờ cấu tạo đơn giản, vật liệu nhẹ và độ bền tốt, thiết bị đảm bảo vận hành ổn định, phù hợp cho các hệ thống lưu lượng nhỏ trong công nghiệp và phòng thí nghiệm.

---

Nguyên lý hoạt động

• Dòng chất lưu đi từ dưới lên qua ống đo acrylic hình côn
• Phao bên trong di chuyển theo lưu lượng dòng chảy
• Khi lực nâng cân bằng với trọng lượng phao → đạt trạng thái ổn định
• Vị trí phao tương ứng với lưu lượng và được đọc trực tiếp trên thang đo

---

Đặc điểm nổi bật

• Thiết kế acrylic trong suốt, dễ quan sát lưu lượng
• Dạng lắp panel, gọn gàng và tiện lợi
• Đo được chất lỏng và khí
• Không cần nguồn điện
• Độ chính xác ổn định với lưu lượng nhỏ
• Cấu tạo đơn giản, dễ sử dụng
• Chi phí thấp, phù hợp nhiều ứng dụng
• Dễ lắp đặt và thay thế

---

Thông số kỹ thuật (tham khảo)

Model: PA-81
Nguyên lý đo: Variable Area (Rotameter)

Môi chất đo:

• Chất lỏng
• Khí

Độ chính xác:
±4% F.S

Dải đo (tùy model):

• 0.5 – 4 LPM
• 1 – 7 LPM
• 2 – 18 LPM

Áp suất làm việc:
Tối đa ~6 bar

Nhiệt độ làm việc:
Tối đa ~65°C

Vật liệu:

• Thân: Acrylic
• Phao: SUS316
• Gioăng: Viton

Kết nối:

• Ren NPT (1/4″ ~ 1/2″)

Kiểu lắp đặt:

• Gắn panel (Panel mounting)

---

Ứng dụng

Đồng hồ đo lưu lượng PA-81 được sử dụng rộng rãi trong:

• Hệ thống xử lý nước nhỏ
• Hệ thống khí nén
• Phòng thí nghiệm
• Thiết bị OEM
• Máy móc công nghiệp nhỏ
• Hệ thống làm mát và tuần hoàn

Thiết bị đặc biệt phù hợp cho các ứng dụng cần đo lưu lượng nhỏ, quan sát trực quan và lắp đặt gọn gàng trong tủ điều khiển.
