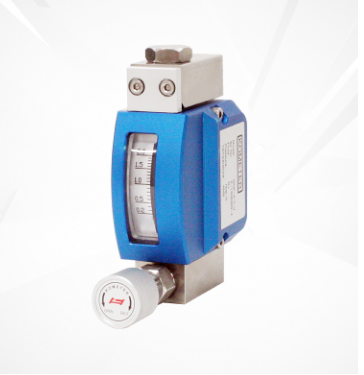

Đồng hồ đo lưu lượng ống kim loại SMGP



Mô tả chi tiết

Tổng quan sản phẩm

SMGP Metal Tube Flow Meter là dòng lưu lượng kế ống kim loại hoạt động theo nguyên lý diện tích biến thiên. Thiết bị sử dụng phao di chuyển bên trong ống đo hình côn để xác định lưu lượng dòng chảy dựa trên vị trí cân bằng của phao.

Thiết kế thân kim loại kín giúp thiết bị hoạt động hiệu quả trong các môi trường khắc nghiệt, áp suất cao, nhiệt độ cao hoặc môi chất không trong suốt. SMGP có thể sử dụng độc lập để hiển thị tại chỗ hoặc tích hợp bộ truyền tín hiệu để kết nối với hệ thống điều khiển trung tâm.

Nhờ cấu tạo bền chắc và nguyên lý đơn giản, thiết bị đảm bảo độ ổn định cao và chi phí bảo trì thấp trong suốt quá trình vận hành.

---

Nguyên lý hoạt động

• Dòng chất lưu đi từ dưới lên qua ống đo hình côn
• Phao bên trong được nâng lên theo lưu lượng dòng chảy
• Khi lực nâng cân bằng với trọng lượng phao → đạt trạng thái ổn định
• Vị trí phao tương ứng với lưu lượng và được hiển thị trên mặt đồng hồ
• Có thể chuyển đổi thành tín hiệu điện để truyền về hệ thống điều khiển

---

Đặc điểm nổi bật

• Thiết kế thân kim loại kín, chịu áp suất và nhiệt độ cao
• Đo được chất lỏng, khí và hơi
• Không phụ thuộc độ trong của môi chất
• Độ chính xác ổn định, độ tin cậy cao
• Có thể tích hợp tín hiệu 4-20mA, alarm, truyền thông
• Lắp đặt linh hoạt: ren, mặt bích
• Hoạt động bền bỉ, tuổi thọ cao
• Bảo trì đơn giản, chi phí thấp

---

Thông số kỹ thuật (tham khảo)

Model: SMGP
Nguyên lý đo: Variable Area (Rotameter)

Môi chất đo:

• Chất lỏng
• Khí
• Hơi

Độ chính xác:
±1.5% ~ ±2.5% F.S

Dải đo:
10:1

Áp suất làm việc:
Tối đa ~2.5 – 4.0 MPa

Nhiệt độ làm việc:
Lên đến ~220 – 250°C

Vật liệu:

• Thân: SS304 / SS316 / SS316L
• Phao: Inox / PTFE

Kết nối:

• Ren
• Mặt bích

Tín hiệu đầu ra (tùy chọn):

• 4-20 mA
• Alarm relay
• HART / Modbus

Cấp bảo vệ: IP65

---

Ứng dụng

Đồng hồ đo lưu lượng ống kim loại SMGP được sử dụng rộng rãi trong:

• Công nghiệp dầu khí
• Hóa chất và hóa dầu
• Nhà máy nhiệt điện và hệ thống hơi
• Thực phẩm và đồ uống
• Xử lý nước và nước thải
• Hệ thống khí nén và khí công nghiệp

Thiết bị đặc biệt phù hợp cho các hệ thống cần đo lưu lượng ổn định, vận hành bền bỉ và làm việc trong môi trường công nghiệp khắc nghiệt.
