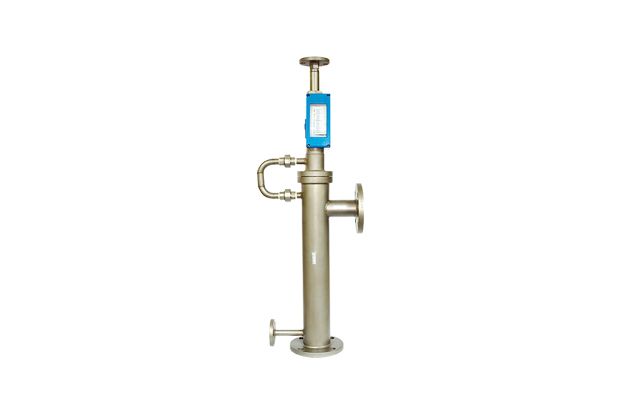

Đồng hồ đo lưu lượng ống kim loại MGIJ



Mô tả chi tiết

Tổng quan sản phẩm

MGIJ Metal Tube Flow Meter là dòng lưu lượng kế ống kim loại hoạt động theo nguyên lý diện tích biến thiên. Thiết bị sử dụng phao di chuyển bên trong ống đo hình côn để xác định lưu lượng dòng chảy thông qua vị trí cân bằng của phao.

Phiên bản MGIJ thường được thiết kế nâng cấp với khả năng tích hợp truyền tín hiệu và hiển thị, phù hợp cho các hệ thống tự động hóa công nghiệp. Nhờ cấu tạo kim loại kín, thiết bị có thể hoạt động hiệu quả trong các môi trường áp suất cao, nhiệt độ cao hoặc môi chất ăn mòn.

Thiết bị có thể sử dụng độc lập để hiển thị tại chỗ hoặc kết nối với hệ thống PLC/DCS để giám sát và điều khiển từ xa.



---

Nguyên lý hoạt động

• Dòng chất lưu đi từ dưới lên qua ống đo hình côn
• Phao bên trong di chuyển theo lưu lượng dòng chảy
• Khi lực nâng cân bằng với trọng lượng phao → đạt trạng thái ổn định
• Vị trí phao được truyền qua cơ cấu từ tính đến bộ hiển thị
• Tín hiệu có thể được chuyển đổi thành tín hiệu điện để truyền về hệ thống điều khiển

---

Đặc điểm nổi bật

• Thiết kế thân kim loại kín, chịu áp suất và nhiệt độ cao
• Đo được chất lỏng, khí và hơi
• Tích hợp hiển thị và truyền tín hiệu 4-20mA
• Hỗ trợ kết nối PLC, SCADA, DCS
• Không phụ thuộc độ trong của môi chất
• Độ chính xác ổn định, độ tin cậy cao
• Phù hợp cho hệ thống tự động hóa công nghiệp
• Lắp đặt linh hoạt: ren, mặt bích
• Tuổi thọ cao, bảo trì thấp

---

Thông số kỹ thuật (tham khảo)

Model: MGIJ
Nguyên lý đo: Variable Area (Rotameter)

Môi chất đo:

• Chất lỏng
• Khí
• Hơi

Độ chính xác:
±1.5% ~ ±2% F.S

Dải đo:
10:1

Áp suất làm việc:
Tối đa ~4.0 MPa

Nhiệt độ làm việc:
Lên đến ~250°C

Vật liệu:

• Thân: SS304 / SS316 / SS316L
• Phao: Inox / PTFE

Kết nối:

• Ren
• Mặt bích

Tín hiệu đầu ra:

• 4-20 mA
• Alarm relay
• HART / Modbus (tùy chọn)

Hiển thị:
Cơ hoặc điện tử (tùy phiên bản)

Cấp bảo vệ: IP65

---

Ứng dụng

Đồng hồ đo lưu lượng ống kim loại MGIJ được sử dụng rộng rãi trong:

• Công nghiệp dầu khí
• Hóa chất và hóa dầu
• Nhà máy nhiệt điện và hệ thống hơi
• Thực phẩm và đồ uống
• Xử lý nước và nước thải
• Hệ thống khí nén và khí công nghiệp

Thiết bị đặc biệt phù hợp cho các hệ thống cần đo lưu lượng chính xác, truyền tín hiệu về trung tâm và vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
