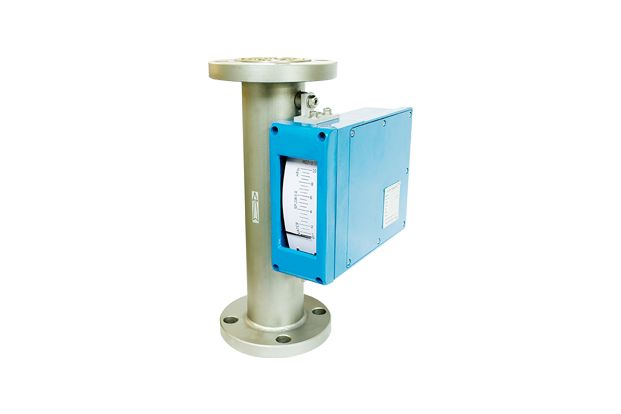

Đồng hồ đo lưu lượng ống kim loại MGI



Mô tả chi tiết

Tổng quan sản phẩm

MGI Metal Tube Flow Meter là dòng lưu lượng kế ống kim loại hoạt động theo nguyên lý diện tích biến thiên. Thiết bị sử dụng phao di chuyển trong ống đo hình côn để xác định lưu lượng dòng chảy.

Phiên bản MGI được thiết kế tối ưu cho các hệ thống đặc thù như đường ống lớn hoặc yêu cầu lắp đặt linh hoạt. Nhờ cấu tạo kim loại kín hoàn toàn, thiết bị có thể làm việc trong các điều kiện áp suất cao, nhiệt độ cao hoặc môi chất ăn mòn.

Ngoài khả năng hiển thị tại chỗ, MGI có thể tích hợp bộ truyền tín hiệu giúp kết nối với hệ thống điều khiển trung tâm, hỗ trợ giám sát và vận hành hiệu quả.

---

Nguyên lý hoạt động

• Dòng chất lưu đi từ dưới lên qua ống đo hình côn
• Phao bên trong được nâng lên theo lưu lượng dòng chảy
• Khi đạt trạng thái cân bằng, vị trí phao tương ứng với lưu lượng
• Tín hiệu được truyền qua cơ cấu từ tính đến bộ hiển thị
• Có thể chuyển đổi thành tín hiệu điện để truyền về hệ thống điều khiển

---

Đặc điểm nổi bật

• Thiết kế thân kim loại chắc chắn, chịu áp suất và nhiệt độ cao
• Phù hợp cho đường ống lớn hoặc hệ thống đặc thù
• Đo được chất lỏng, khí và hơi
• Không phụ thuộc độ trong của môi chất
• Có thể tích hợp tín hiệu 4-20mA, alarm, truyền thông
• Lắp đặt linh hoạt, phù hợp nhiều cấu hình hệ thống
• Độ bền cao, ít bảo trì
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

---

Thông số kỹ thuật (tham khảo)

Model: MGI
Nguyên lý đo: Variable Area (Rotameter)

Môi chất đo:

• Chất lỏng
• Khí
• Hơi

Độ chính xác:
±1.5% ~ ±2% F.S

Dải đo:
10:1

Áp suất làm việc:
Tối đa ~4.0 MPa

Nhiệt độ làm việc:
Lên đến ~250°C

Vật liệu:

• Thân: SS304 / SS316 / SS316L
• Phao: Inox / PTFE

Kết nối:

• Ren
• Mặt bích
• Insertion (tùy phiên bản)

Tín hiệu đầu ra (tùy chọn):

• 4-20 mA
• Alarm relay
• HART / Modbus

Cấp bảo vệ: IP65

---

Ứng dụng

Đồng hồ đo lưu lượng ống kim loại MGI được sử dụng rộng rãi trong:

• Công nghiệp dầu khí
• Hóa chất và hóa dầu
• Nhà máy nhiệt điện và hệ thống hơi
• Xử lý nước và nước thải
• Hệ thống khí nén và khí công nghiệp
• Các hệ thống đường ống kích thước lớn

Thiết bị đặc biệt phù hợp cho các ứng dụng cần giám sát lưu lượng ổn định trong điều kiện vận hành khắc nghiệt và quy mô lớn.
