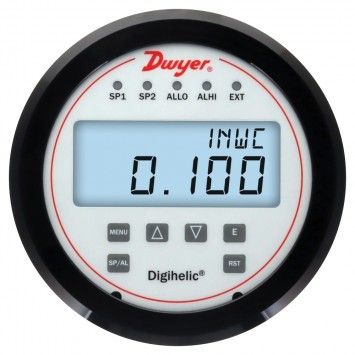

Đồng hồ điều khiển áp suất chênh lệch Series DHC Digihelic

Liên hệ

Ms. Mai – 0707 484 787

Series DHC Digihelic® là bộ điều khiển áp suất chênh lệch tích hợp 3 chức năng trong cùng một thiết bị: hiển thị số, điều khiển relay và truyền tín hiệu analog. Giải pháp này giúp giảm số lượng thiết bị lắp đặt, tiết kiệm không gian tủ điện, chi phí đầu tư và thời gian thi công.

🔹 Thiết bị 3 trong 1 thông minh

Bộ điều khiển DHC Digihelic® tích hợp:

Màn hình hiển thị kỹ thuật số rõ ràng, dễ đọc
Hai relay SPDT điều khiển độc lập, có dải chết (deadband) điều chỉnh được
Ngõ ra analog gồm 4–20 mA và điện áp có thể thay đổi tỉ lệ

Nhờ đó, thiết bị vừa đo lường, vừa giám sát, vừa điều khiển trong cùng một giải pháp gọn gàng.

🔹 Độ chính xác cao và linh hoạt dải đo

Độ chính xác 1.5% hoặc tốt hơn cho các dải đo cực thấp
Độ chính xác 0.5% cho các dải từ 1 inch cột nước (in.w.c.) trở lên
Có tùy chọn dải đo một chiều hoặc hai chiều
Hiển thị được nhiều đơn vị kỹ thuật thông dụng

Thiết bị phù hợp cho đo áp suất chênh lệch, tốc độ dòng khí và lưu lượng thể tích.

🔹 Hiệu chuẩn và vận hành đơn giản

Có thể hiệu chuẩn trực tiếp tại hiện trường
Menu lập trình tích hợp sẵn, thao tác dễ dàng
Giúp duy trì độ chính xác lâu dài mà không cần tháo thiết bị

🔹 Kết nối và tích hợp hệ thống

Ngõ ra 4–20 mA có thể scale theo yêu cầu
Ngõ ra điện áp tùy chọn
Hỗ trợ giao thức truyền thông Modbus® hoặc BACnet

Khả năng truyền thông này giúp thiết bị dễ dàng tích hợp vào hệ thống BMS hoặc hệ thống điều khiển tòa nhà.

Danh mục: Bộ Điều Khiển, Đồng Hồ, Thiết Bị Đo Thương hiệu: DWYER

Mô tả

Dwyer Series DHC Digihelic

Đồng hồ điều khiển áp suất chênh lệch Digihelic® – Thiết bị đo và điều khiển 3 trong 1

ỨNG DỤNG SẢN PHẨM

Series DHC Digihelic® được thiết kế để đo, giám sát và điều khiển áp suất chênh lệch trong nhiều hệ thống HVAC và công nghiệp:

Đo lưu lượng ống gió (SCFM)
Giám sát trạng thái bộ lọc khí
Đo áp suất tĩnh trong ống gió hoặc tòa nhà
Điều khiển cửa chặn gió và quạt thông gió
Ứng dụng trong phòng sạch, phòng thí nghiệm và hệ thống thông gió

TÍNH NĂNG NỔI BẬT

Thiết kế 3 trong 1: tích hợp màn hình hiển thị, relay điều khiển và bộ truyền tín hiệu
Giúp giảm chi phí thiết bị, tồn kho và thời gian lắp đặt
Độ chính xác cao:
- ±1.5% toàn thang đo cho các dải cực thấp
- ±0.5% toàn thang đo cho các dải ≥ 1 in.w.c.
Menu lập trình bảo mật, đảm bảo an toàn vận hành
Có thể nâng cấp tại hiện trường, tùy chọn vòng thép không gỉ
Hỗ trợ Modbus® RTU và BACnet MS/TP, dễ tích hợp hệ thống BMS

THÔNG SỐ KỸ THUẬT

Môi chất: Không khí và khí không cháy tương thích
Vật liệu vỏ: Polycarbonate
Chuẩn bảo vệ: NEMA 4X (IP66)

Độ chính xác:

±0.5% FSO cho hầu hết các dải
±1% FSO cho dải 0.5 in.w.c.
±1.5% FSO cho dải ≤ 1 in.w.c.

Độ ổn định: < ±1% FSO / năm

Giới hạn áp suất:

Dải > 1 in.w.c.: tối đa 6 psi
Dải ≤ 1 in.w.c.: tối đa 3.6 psi

Giới hạn nhiệt độ: -20 đến 70°C
Ảnh hưởng nhiệt độ: 0.036% FS / °C

Nguồn cấp:

12–28 VDC hoặc 12–28 VAC

Công suất tiêu thụ: tối đa 3 VA

NGÕ RA VÀ GIAO TIẾP

Ngõ ra analog:

4–20 mA
0–10 V
0–5 V
1–5 V
2–10 V

Giao thức truyền thông:

BACnet MS/TP
Modbus® RTU

Relay điều khiển:

2 relay SPDT
1 A @ 30 VAC/VDC
Điều chỉnh điểm ngắt qua menu

THIẾT KẾ VÀ LẮP ĐẶT

Màn hình LCD có đèn nền
Có LED báo trạng thái relay
Kết nối điện: cổng D-sub 15 chân
Kết nối áp suất: ren NPT 1/8″
Kích thước: 127 mm x 48 mm
Trọng lượng: 250 g
Lắp đặt linh hoạt, không phụ thuộc vị trí

CÁC MODEL TIÊU BIỂU

Dải đo một chiều:

DHC-002: 0–0.25 in.w.c.
DHC-003: 0–0.5 in.w.c.
DHC-004: 0–1.0 in.w.c.
DHC-006: 0–2.5 in.w.c.
DHC-008: 0–5.0 in.w.c.
DHC-009: 0–10.0 in.w.c.
DHC-010: 0–25.0 in.w.c.
DHC-011: 0–50.0 in.w.c.
DHC-012: 0–100.0 in.w.c.

Dải đo hai chiều:

DHC-202: ±0.25 in.w.c.
DHC-204: ±1.0 in.w.c.
DHC-206: ±2.5 in.w.c.
DHC-209: ±10.0 in.w.c.

Series DHC Digihelic® là giải pháp tối ưu để đo và điều khiển áp suất chênh lệch với độ chính xác cao, tích hợp relay và tín hiệu truyền thông, phù hợp cho HVAC, phòng sạch và hệ thống tự động hóa tòa nhà.
