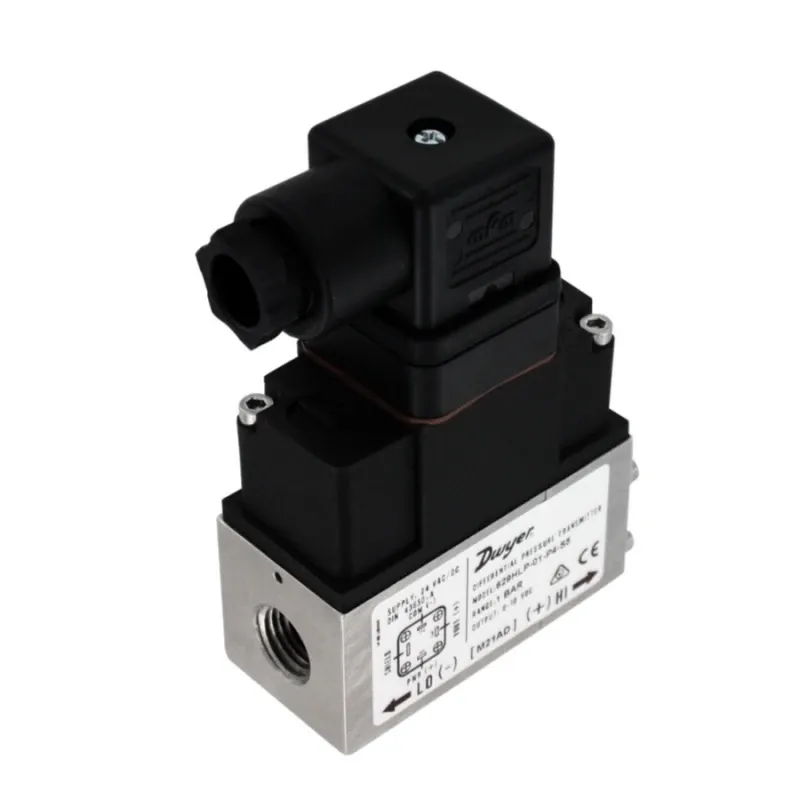

Cảm Biến Chênh Áp Suất Nước Series 629HLP

Cảm biến chênh áp suất nước Series 629HLP là thiết bị đo chênh áp công nghiệp độ chính xác cao, được thiết kế để đo áp suất chênh lệch trong các hệ thống nước lạnh, nước nóng, Chiller, bộ trao đổi nhiệt, hệ thống bơm và các quy trình công nghiệp yêu cầu giám sát áp suất liên tục. Thiết bị có khả năng đo cả áp suất dương, áp suất âm và chênh áp với độ chính xác cao, phù hợp cho cả môi trường khí và chất lỏng. (Dwyer Omega)

---

Giới thiệu Series 629HLP

Series 629HLP sử dụng công nghệ cảm biến màng đơn, cho phép phát hiện những thay đổi áp suất rất nhỏ và chuyển đổi thành tín hiệu đầu ra tuyến tính. Thiết bị được thiết kế nhỏ gọn, dễ lắp đặt ở nhiều vị trí khác nhau mà không bị ảnh hưởng bởi hướng lắp đặt. (Dwyer Omega)

Nhờ khả năng chịu áp suất tĩnh cao và độ ổn định lâu dài, Series 629HLP được sử dụng rộng rãi trong các hệ thống HVAC, xử lý nước, công nghiệp thực phẩm, dược phẩm và các ứng dụng điều khiển bơm. (Dwyer Omega)

---

Đặc điểm nổi bật

• Độ chính xác lên đến ±1% FS
• Đo được áp suất dương, áp suất âm và chênh áp
• Sử dụng cho cả chất lỏng và khí
• Tín hiệu đầu ra 4–20 mA hoặc 0–10 VDC
• Chịu áp suất tĩnh lên đến 25 bar
• Thiết kế nhỏ gọn, dễ lắp đặt
• Độ ổn định dài hạn cao
• Chuẩn bảo vệ IP65
• Phản hồi nhanh chỉ khoảng 50 ms
• Phù hợp cho môi trường công nghiệp và HVAC (Dwyer Omega)

---

Đặc tính kỹ thuật

Series:

• 629HLP

Loại thiết bị:

• Cảm biến chênh áp suất công nghiệp

Môi chất đo:

• Nước lạnh
• Nước nóng
• Chất lỏng tương thích
• Không khí
• Khí trơ
• Hơi nước

Độ chính xác:

• ±1% FS

Dải đo:

• 0 đến 1 bar
• 0 đến 2.5 bar
• 0 đến 4 bar
• 0 đến 6 bar
• 0 đến 15 psi
• 0 đến 30 psi
• 0 đến 60 psi
• 0 đến 90 psi

Tín hiệu đầu ra:

• 4–20 mA
• 0–10 VDC

Nguồn cấp:

• 8–36 VDC (phiên bản 4–20 mA)
• 12–36 VDC hoặc 12–32 VAC (phiên bản 0–10 VDC)

Thời gian đáp ứng:

• 50 ms

Áp suất tĩnh tối đa:

• 25 bar (360 psi)

Nhiệt độ môi chất:

• -10°C đến +80°C

Nhiệt độ môi trường:

• -10°C đến +60°C

Vật liệu tiếp xúc môi chất:

• Inox 304
• Gốm Alumina
• EPDM
• Silicone

Kết nối áp suất:

• Ren 1/4″ NPT Female
• Ren 1/4″ BSPT Female

Chuẩn bảo vệ:

• IP65

Độ ổn định:

• ±1% FS/năm (Dwyer Omega)

---

Cấu tạo thiết bị

• Màng cảm biến chênh áp độ nhạy cao
• Bộ chuyển đổi áp suất điện tử
• Mạch xử lý tín hiệu tuyến tính
• Cổng áp suất High và Low
• Bộ kết nối DIN 43650
• Vỏ ABS công nghiệp chống va đập
• Hệ thống chống nhiễu tín hiệu

---

Ứng dụng thực tế

Thiết bị được sử dụng rộng rãi trong:

• Hệ thống Chiller
• Hệ thống HVAC
• Bộ trao đổi nhiệt
• Hệ thống bơm nước
• Fan Coil Unit (FCU)
• Air Handling Unit (AHU)
• Hệ thống lọc nước công nghiệp
• Hệ thống thủy lực
• Nhà máy thực phẩm và dược phẩm
• Hệ thống điều khiển công nghiệp

Series 629HLP là giải pháp lý tưởng cho các ứng dụng đo chênh áp suất nước yêu cầu độ chính xác cao, khả năng chịu áp suất lớn và độ tin cậy lâu dài trong môi trường công nghiệp hiện đại.
